ব্র্যান্ড নাম: | WINLEY |
মডেল নম্বর: | DM-100/4.16 |
MOQ: | 1 একক |
মূল্য: | $1000-$10000 |
প্যাকেজিংয়ের বিবরণ: | প্লাইউড কেস |
অর্থ প্রদানের শর্তাবলী: | টি/টি |

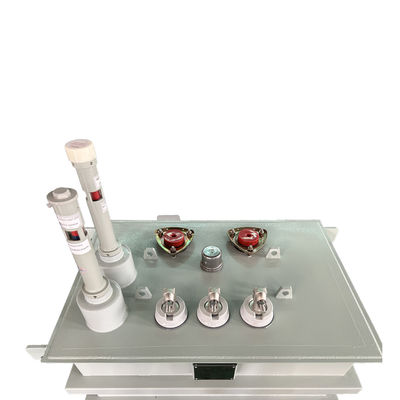

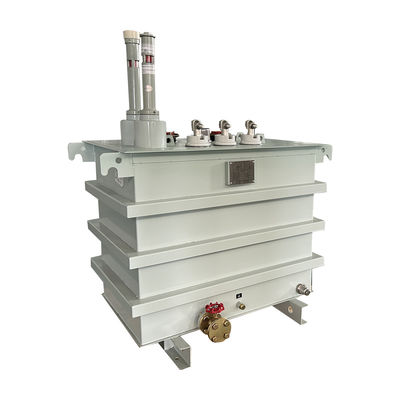

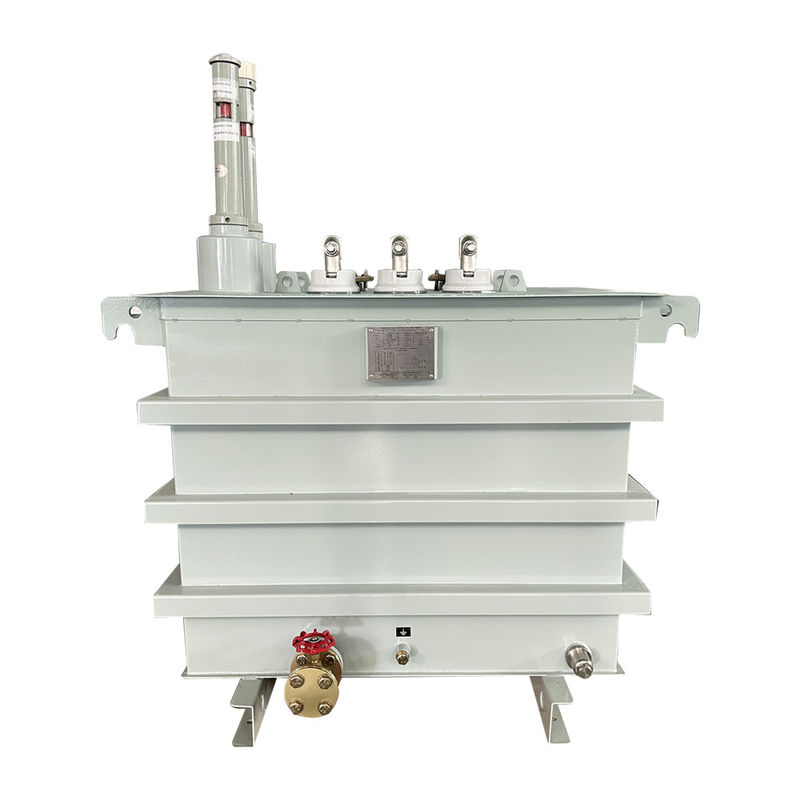

100KVA একক ফেজ ডুবন্ত বিতরণ ট্রান্সফরমার 4160V থেকে 240V এএনএসআই আইইইই স্ট্যান্ডার্ড
একটি বিতরণ ট্রান্সফরমার বা সংযুক্ত ট্রান্সফরমার যা একটি গর্তে ইনস্টল করা যেতে পারে। এটি সাধারণত একটি গর্তে ইনস্টল করা হয়, পৃষ্ঠের কার্যকর স্থান দখল করে না,এবং ভিজ্যুয়াল এফেক্টকে প্রভাবিত করে না.
মূল তথ্য
ট্রান্সফরমার কনফিগারেশন | ভূগর্ভস্থ ভল্ট ইনস্টলেশন |
পর্যায় | একক পর্যায় |
সক্ষমতা | ১০০ কেভিএ |
প্রাথমিক ভোল্টেজ | 4160GrdY/2400 |
সেকেন্ডারি ভোল্টেজ | 240/120V (L-N) |
ঘনত্ব | ৬০ হার্জ |
তাপমাত্রা বৃদ্ধি | ৬৫°সি |
আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
কুলিং ক্লাস | ONAN; স্ব-শীতল |
কার্যকারিতা মানদণ্ড (গুলি) | ডিওই ২০১৬ মান পূরণ করে, এএনএসআই/আইইইই মান পূরণ করে |
কে-ফ্যাক্টর রেটিং (হার্মোনিক মিটিগেশন) | কে-১ (স্ট্যান্ডার্ড) |
ঘূর্ণন উপাদান | তামা |
পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
শব্দ স্তর | ৫৫ ডিবিএ |
ট্যাংক উপাদান | 304 স্টেইনলেস স্টীল |
মোট ওজন (তরল ভরা) * | 1,060 পাউন্ড |
কার্যকারিতা | 99. ২০% |
লোড হ্রাস নেই (ওয়াটে) | +/- 270W |
পূর্ণ লোড ক্ষতি (ওয়াট) | +/- 1,100W |
বৈশিষ্ট্য
1. শহুরে পরিবেশের জন্য উপযুক্ত (মৃত্তিকা বা কন্ডোম ইনস্টল করা), বিশেষ করে ঘন জনবহুল কেন্দ্রীয় শহরগুলির জন্য;
2. রাস্তা, হাইওয়ে, সেতু, টানেল, পার্কিং লট, বিমানবন্দর, বন্দর, পর্যটক আকর্ষণ ইত্যাদিতে আলো এবং শক্তি সিস্টেমের জন্য উপযুক্তঃ
3. উচ্চ এবং নিম্ন ভোল্টেজের ইনপুট এবং আউটপুট লাইনগুলি জলরোধী, সম্পূর্ণ সিলড, সম্পূর্ণভাবে বিচ্ছিন্ন এবং সম্পূর্ণভাবে আড়াল করা তারের পদ্ধতি গ্রহণ করে;
4. বক্স শেলটি অ্যান্টি-জারা স্টিল প্লেট বা স্টেইনলেস স্টিলের তৈরি, সম্পূর্ণরূপে সিল করা, এবং কিছু সময়ের জন্য পানিতে ডুবে যেতে পারে;
5. সুরক্ষা সিস্টেম সম্পূর্ণরূপে অপারেশন সুবিধা এবং নিরাপত্তা বিবেচনা করে;
6. তাপ অপসারণের বিশেষত্ব বিবেচনা করে, ট্রান্সফরমারটি কম ক্ষতি এবং কম তাপমাত্রার নকশা গ্রহণ করে;
পণ্যের অঙ্কন
স্পেসিফিকেশন
একক পর্যায়ের পল মাউন্টড ট্রান্সফরমার | ||||||
নামমাত্র ক্ষমতা | উচ্চ ভোল্টেজ |
কম ভোল্টেজ |
সংযোগ চিহ্ন | স্ট্যান্ডার্ড | শর্ট সার্কিট ইম্পেডেন্স | কার্যকারিতা |
(কেভিএ) | (v) | (v) | (%) | (%) | ||
10 | ৩৪৫০০/১৯৯২০ ভোল্ট ১৩৮০০/৭৯৫৭ ভোল্ট ১৩২০০/৭৬২০ ভোল্ট ১২৪৭০/৭২০০ ভোল্ট অথবা অন্যদের |
120-240 ভোল্ট ২৪০-৪৮০ ভোল্ট ৩৪৭ ভোল্ট ৬০০ ভোল্ট |
II0,II6 | আইইইই/এএনএসআই/ডিওই | 1.৮-৪% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 |
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
![]() |
