| ব্র্যান্ড নাম: | WINLEY |
| মডেল নম্বর: | S-2500/12.47 |
| MOQ: | 1 একক |
| মূল্য: | $5000-$150000 |
| প্যাকেজিংয়ের বিবরণ: | প্লাইউড কেস |
| অর্থ প্রদানের শর্তাবলী: | টি/টি |

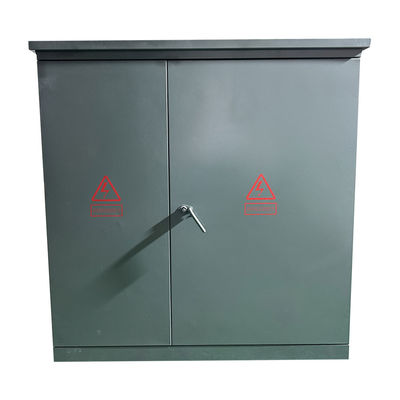

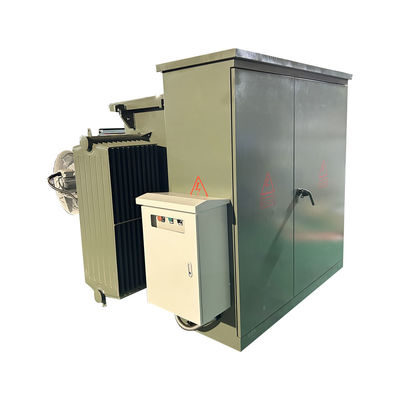

2500 Kva থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার স্টেপ-ডাউন 12470v থেকে 480V UL সার্টিফিকেশন
সংক্ষিপ্তসার
WINLEY তরল ভরাট থ্রিফাজ প্যাড-মাউন্টড ডিস্ট্রিবিউশন ট্রান্সফরমারগুলির একটি সম্পূর্ণ লাইন সরবরাহ করে যা প্রযোজ্য ANSI® / IEEE® মান পূরণ করে।
তিন ফেজ প্যাড মাউন্ট ট্রান্সফরমার লোড সুইচ এবং ফিউজকে ট্রান্সফরমারের উচ্চ ভোল্টেজ সাইডে ডুবিয়ে দেয়, ট্রান্সফরমারের কোর এবং রোলিংগুলি একই তেল ট্যাঙ্কে থাকে,উন্নত কাঠামোর সুবিধা রয়েছে, নির্ভরযোগ্য কর্মক্ষমতা, শক্তি সঞ্চয় এবং খরচ হ্রাস, নমনীয় ব্যবহার, শক্তিশালী অভিযোজনযোগ্যতা, এবং অর্থনৈতিক সুবিধা।
মূল তথ্য
| ট্রান্সফরমার প্রকার | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল টাইপ |
| পর্যায় | তিন ধাপ |
| ক্যাপাসিটি @ 55° (W/O ভ্যান) | 2.5 এমভিএ (2500 কেভিএ) |
| ক্যাপাসিটি @ 65° (W/ ভ্যান) | 3.125 এমভিএ (3125 কেভিএ) |
| ভেক্টর গ্রুপ | DYN1 |
| প্রাথমিক ভোল্টেজ | ১২৪৭০ ভোল্ট |
| সেকেন্ডারি ভোল্টেজ | 480Y/277 |
| ঘনত্ব | ৬০ হার্জ |
| তাপমাত্রা বৃদ্ধি | ৬৫°সি |
| আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |

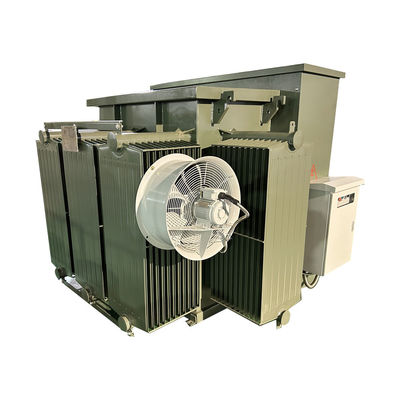

| কুলিং ক্লাস | KNAN/KNAF |
| প্রতিরোধ | 5.৭৫% |
| কার্যকারিতা মানদণ্ড (গুলি) | ডিওই ২০১৬ স্ট্যান্ডার্ড, সিএসএ স্ট্যান্ডার্ড,এএনএসআই/আইইইই মান |
| কে-ফ্যাক্টর রেটিং (হার্মোনিক মিটিগেশন) | কে-১ (স্ট্যান্ডার্ড) |
| ঘূর্ণন উপাদান | তামা |
| পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
| পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা | -40°C থেকে +40°C (-50°F থেকে +104°F) |
| শব্দ স্তর | ৬০ ডিবিএ |
| ঘরের রেটিং | NEMA 3R |
| মাত্রা* | ৭৫-ওয়াট x ৭৫-ডি x ৭৩-এইচ |
| মোট ওজন (তরল ভরা) * | 11৫২৯ পাউন্ড |
| কার্যকারিতা % | 99.৪০% |
| লোড হ্রাস নেই (ওয়াটে) | +/- ২,৬৯০ ওয়াট |
| পূর্ণ লোড ক্ষতি (ওয়াট) 100% | +/- ১৫,৪৮০ ওয়াট |
বৈশিষ্ট্য

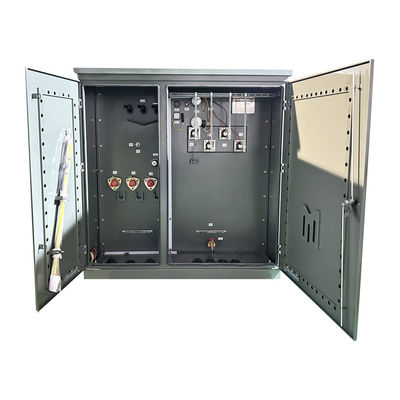

পেনটাহেড বোল্ট এন্ট্রি অ্যাসেম্বলি
উচ্চ ফায়ার পয়েন্ট আইসোলেশন তরল
নন-পিসিবি আইসোলেটিং ফ্লুইড
জালিয়াতি-প্রতিরোধী হাউজিং
হিংযুক্ত সামনের কক্ষের দরজা, প্যাড লকযোগ্য
NEMA 3R ওয়্যারিং কম্পার্টমেন্ট
হট স্টিক অন্তর্ভুক্ত, এইচভি দরজা মাউন্ট
স্পেসিফিকেশন
| থ্রি ফেজ প্যাড মাউন্ট ট্রান্সফরমার | ||||
| নামমাত্র শক্তি (কেভিএ) | উচ্চ ভোল্টেজ (কেভি) | নিম্ন ভোল্টেজ (V) | ক্ষতি (W) | |
| লোড ছাড়াই ক্ষতি (ডাব্লু) | লোড হ্রাস (ডাব্লু) | |||
| ৭৫ কেভিএ | 24.94/14.4kV 12.47/7.2kV 34.5 কেভাল্ট/ 19.92 কেভোল্ট/ 13.8 কেভি/ 13.২ কেভি/ অথবা অন্যদের |
১২০/২৪০ ভোল্ট 480Y/ ২৭৭ ভোল্ট 600Y/ ৩৪৭ ভোল্ট |
180 | 1250 |
| 112.5 কেভিএ | 200 | 1500 | ||
| ১৫০ কেভিএ | 280 | 2200 | ||
| ২২৫ কেভিএ | 400 | 3050 | ||
| ৩০০ কেভিএ | 480 | 3650 | ||
| ৫০০ কেভিএ | 680 | 5100 | ||
| ৭৫০ কেভিএ | 980 | 7500 | ||
| ১০০০ কেভিএ | 1150 | 10300 | ||
| ১৫০০ কেভিএ | 1640 | 14500 | ||
| ২০০০ কেভিএ | 2160 | 20645 | ||
| ২৫০০ কেভিএ | 2680 | 23786 | ||
| ৩০০০ কেভিএ | 3300 | 25300 | ||
| ৩৭৫০ কেভিএ | 4125 | 27875 | ||
| ৫০০০ কেভিএ | 5200 | 30000 | ||
টেকনিক্যাল ডায়াগ্রাম
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য তৈরি করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
|
|
