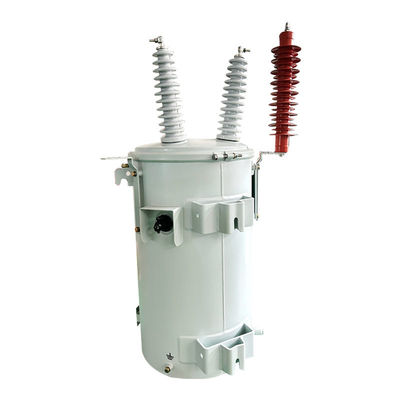

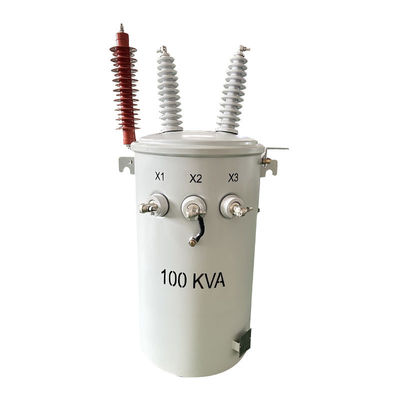

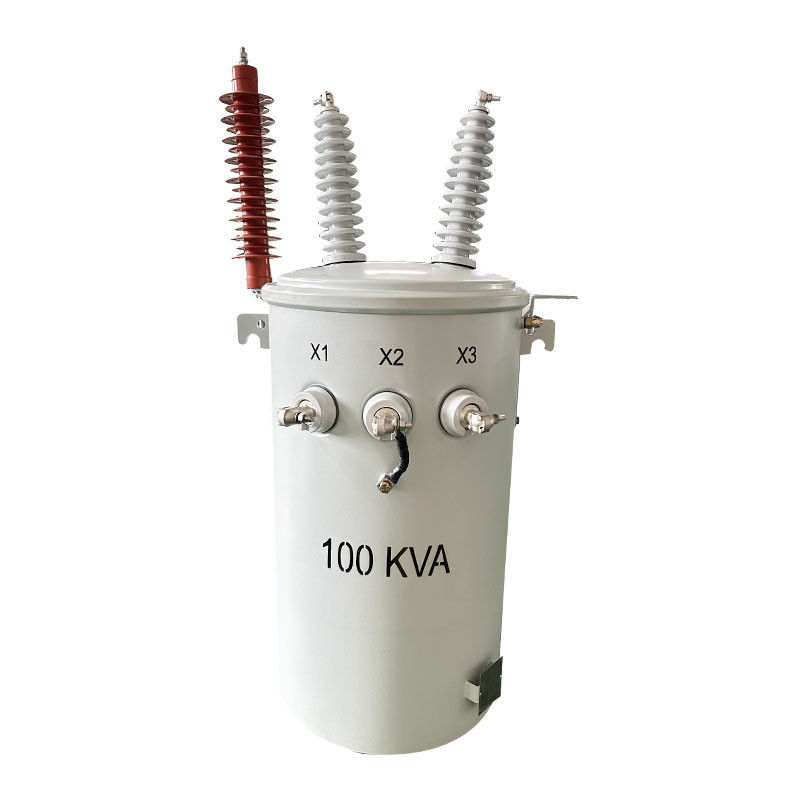

167 Kva সিঙ্গল ফেজ পোল মাউন্ট ট্রান্সফরমার পাওয়ার 35KV ANSI / IEEE স্ট্যান্ডার্ড C57।12.20

ব্র্যান্ড নাম:	WINLEY
মডেল নম্বর:	D-100/35
MOQ:	1unit
মূল্য:	$1000-$10000
প্যাকেজিংয়ের বিবরণ:	Plywood case
অর্থ প্রদানের শর্তাবলী:	T/T

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

Place of Origin:

CHINA

সাক্ষ্যদান:

CE,ISO

Phase:

Single Phase

Rated Capacity:

167Kva

Input Voltage:

33260Y/19200

Primary Voltage:

120/240V (L-L-N)

Primary BIL:

150 kV

Temperature Rise:

Frequency:

Standard:

ANSI/IEEE

Cooling Class:

Class E Insulation - 120°C, 248°F

Windings Material:

copper

Supply Ability:

1000set/month

বিশেষভাবে তুলে ধরা:

৩৫ কেভি পল মাউন্টড ট্রান্সফরমার

এএনএসআই পল মাউন্টড ট্রান্সফরমার

আইইইই স্ট্যান্ডার্ড পল মাউন্টড ট্রান্সফরমার

পণ্যের বর্ণনা

167kva সিঙ্গল পল মাউন্টড ট্রান্সফরমার পাওয়ার 35KV ANSI / IEEE স্ট্যান্ডার্ড C57।12.20

WINLEY হল একটি পেশাদার প্রস্তুতকারক, যা ANSI/IEEE C57, IEC60076 মান পূরণ করে, 10 kVA থেকে 333 kVA পর্যন্ত ক্ষমতা সম্পন্ন।

স্ট্যান্ডার্ড বৈশিষ্ট্য

উচ্চ চাপের পোরসেলান বুশিং
কম চাপের পোরসেলান বুশিং
আইবোল্ট টার্মিনাল - এইচভি এবং এলভি
LV নিরপেক্ষ পয়েন্ট গ্রাউন্ডিং বাস
ANSl সমর্থন lugs সঙ্গে সামঞ্জস্যপূর্ণ
হালকা ইস্পাত ট্যাংক
নন-পিসিবি খনিজ তেল/FR3rm তরল
০ফ্ল্যাশ-লোড ট্যাপ চেঞ্জার
ক্যাপ এবং মাটি সহ তেল ভরাট প্লাগ
চাপ কমানোর ডিভাইস
কয়েল: তামা/অ্যালুমিনিয়াম রোলিং
আয়রন কোরঃ সিলিকন ইস্পাত
কান তুলা
নামের প্লেটের খোদাই

মূল তথ্য

পর্যায়	একক পর্যায়
সক্ষমতা	১৬৭ কেভিএ
প্রাথমিক ভোল্টেজ	33260Y/19200 গ্রাউন্ডড ওয়াই (2 ওয়্যার)
প্রাথমিক বিল	১৫০ কিলোভোল্ট
সেকেন্ডারি ভোল্টেজ	১২০/২৪০ ভোল্ট (এল-এল-এন)
ঘনত্ব	৬০ হার্জ
তাপমাত্রা বৃদ্ধি	৬৫°সি
কুলিং ক্লাস	ওএনএন
লোড হ্রাস নেই	৩৪৫ ডাব্লু
পূর্ণ লোড ক্ষতি	১৪০০W
কার্যকারিতা @ 100% লোড	98.৯৫%
ঘূর্ণন উপাদান	তামা
মাত্রা	৩৭' x ৩২' x ৫৭'
ওজন	1৫৪০ পাউন্ড

প্রোডাক্ট ডায়াগ্রাম

167 Kva সিঙ্গল ফেজ পোল মাউন্ট ট্রান্সফরমার পাওয়ার 35KV ANSI / IEEE স্ট্যান্ডার্ড C57।12.20 1

পণ্যের বিশেষীকরণ

প্রোডাক্ট স্পেসিফিকেশন
নামমাত্র ক্ষমতা (কেভিএ)	উচ্চ ভোল্টেজ (V)	নিম্ন ভোল্টেজ (V)	লোড ছাড়াই ক্ষতি (ডাব্লু)	লোড হ্রাস (ডাব্লু)	কার্যকারিতা (%)	মাত্রা HDW(মিমি)			ওজন (কেজি)
10	৩৪৫০০/১৯৯২০ ভোল্ট ১৩৮০০/৭৯৫৭ ভোল্ট ১৩২০০/৭৬২০ ভোল্ট ১২৪৭০/৭২০০ ভোল্ট অথবা অন্যদের	120-240 ভোল্ট ২৪০-৪৮০ ভোল্ট ৩৪৭ ভোল্ট ৬০০ ভোল্ট	36	120	98.7	500	525	885	150
15			50	195	98.82	520	565	905	210
25			80	290	98.95	560	590	935	258
37.5			105	360	99.05	610	625	935	340
50			135	500	99.11	635	675	1035	395
75			190	650	99.19	745	840	1035	480
100			210	850	99.25	770	965	1135	530
167			350	1410	99.33	795	890	1335	680
250			500	2000	99.39	1080	1030	1390	1280
333			350	2500	99.43	1140	1060	1450	1550

পরীক্ষা

অনুপাত পরীক্ষা
ঘূর্ণন প্রতিরোধের পরীক্ষা
লোড হ্রাস পরীক্ষা নেই
কোন লোড বর্তমান পরীক্ষা
প্রয়োগ করা ভোল্টেজ পরীক্ষা
ইন্ডাকশন ভোল্টেজ টেস্ট
ফুটো পরীক্ষা
অন্যান্য রুটিন পরীক্ষা(যেমন প্রযোজ্য)

পণ্য প্রক্রিয়া

167 Kva সিঙ্গল ফেজ পোল মাউন্ট ট্রান্সফরমার পাওয়ার 35KV ANSI / IEEE স্ট্যান্ডার্ড C57।12.20 3

167 Kva সিঙ্গল ফেজ পোল মাউন্ট ট্রান্সফরমার পাওয়ার 35KV ANSI / IEEE স্ট্যান্ডার্ড C57।12.20 4

প্রায়শই জিজ্ঞাসিত প্রশ্ন

1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?

একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।

2প্রশ্ন: লিড টাইম কত?

উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।

3প্রশ্ন: গ্যারান্টি কতদিন?

উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।

4প্রশ্ন: OEM/ODM পাওয়া যায়?

উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।

কাস্টমাইজড সেবা:

a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।

b. কাস্টমাইজড বক্স।

গ. গ্রাহকের লোগো মুদ্রণ করুন।

d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।

5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?

উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরনের পণ্য সিই সার্টিফিকেট ধরে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের আঁকা অনুযায়ী পণ্য করতে কঠোরভাবে প্রয়োজন হয়।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিতভাবে উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
