75 Kva 3 ফেজ প্যাড মাউন্ট ট্রান্সফরমার তরল ভরা 13.2KV ডিওই 2016 দক্ষতা UL/cUL সার্টিফাইড

WINLEY তরল ভরাট থ্রিফাজ প্যাড-মাউন্টড ডিস্ট্রিবিউশন ট্রান্সফরমারগুলির একটি সম্পূর্ণ লাইন সরবরাহ করে যা প্রযোজ্য ANSI®/IEEE® মান পূরণ করে।WINLEY কম্পার্টমেন্টাল টাইপ থ্রি ফেজ প্যাড-মাউন্ট বাণিজ্যিক ট্রান্সফরমার একটি কংক্রিট প্যাড উপর বহিরঙ্গন ইনস্টলেশন জন্য ডিজাইন করা হয় এবং বাণিজ্যিক থেকে ভূগর্ভস্থ শক্তি বিতরণ প্রদানশিল্প ও প্রতিষ্ঠানগত চাপ।

মূল তথ্য

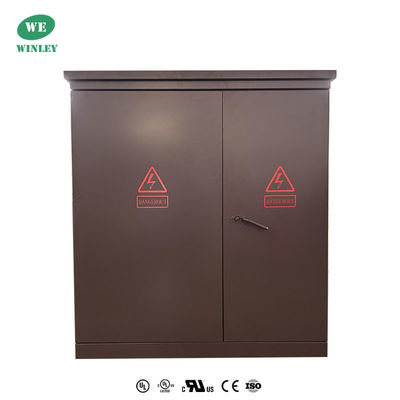

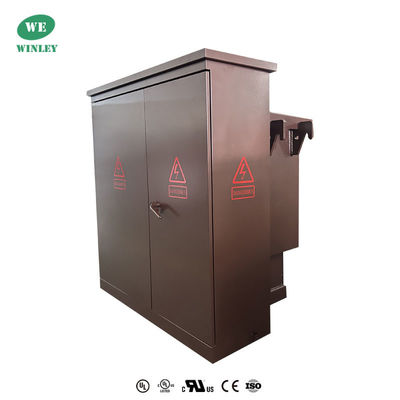

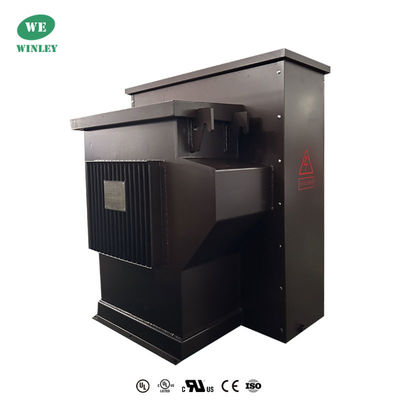

পণ্যের ছবি

টেকনিক্যাল ডায়াগ্রাম

স্ট্যান্ডার্ড বৈশিষ্ট্য

• ৬০ হার্জ অপারেশন।
• ৬৫°সি গড় উত্তোলন।
• রেডিয়াল এবং লুপ ফিড ব্যবস্থা।
• মৃত এবং লাইভ ফ্রন্ট টাইপ HV টার্মিনাল।
• এইচভি বিল ৪৫ ∙ ১৫০ কেভি (মৃত ফ্রন্ট) ২০০ কেভি (লাইভ ফ্রন্ট)
• এলভি বিআইএল ৩০ ∙ ৬০ কেভি।
• নিম্ন ভোল্টেজ দরজার তিন পয়েন্ট লকিং।
• উচ্চ-ভোল্টেজ দরজা, যা নিম্ন-ভোল্টেজ দরজা খোলার পরেই খোলা যেতে পারে।
• শক্ত ইস্পাত পার্টিশন।
• ট্রান্সফরমার ট্যাংক কভার থেকে বেস পর্যন্ত welded।
• স্থায়ী নামের ফলক।
• এক ইঞ্চি এনপিটি পাইপ ক্যাপ ভরাট ব্যবস্থা।
• এএনএসআই ট্যাঙ্ক গ্রাউন্ড প্যাড।
• এক ইঞ্চি ড্রেন ভালভ এবং নমুনা গ্রহণকারী।
• স্বয়ংক্রিয় চাপ-মুক্তি ভালভ (35 SCFM) ।
• ট্যাপ চেঞ্জার (2) নামমাত্রের উপরে এবং নীচে 2.5% পূর্ণ ক্ষমতা ট্যাপ সহ।
• ট্রান্সফরমার ট্যাঙ্কের কভারে 10 ′′x18 ′′ (বা 14 ′′x25 ′′) হ্যান্ড হোল।
• সর্বশেষ ANSI মান অনুযায়ী ডিজাইন, উত্পাদন এবং পরীক্ষিত।

পণ্য কাঠামো

১) ট্রান্সফরমার অংশ এবং নিয়ন্ত্রণ ক্যাবিনেটের অংশ মার্কিন যুক্তরাষ্ট্রের বৈকল্পিক, যার ট্রান্সফরমার অংশটি একটি সম্পূর্ণ সিলড কাঠামো,এবং নিরোধক তেল দুটি ধরনের উচ্চ ignition পয়েন্ট তেল বা সাধারণ তেল হতে পারে.

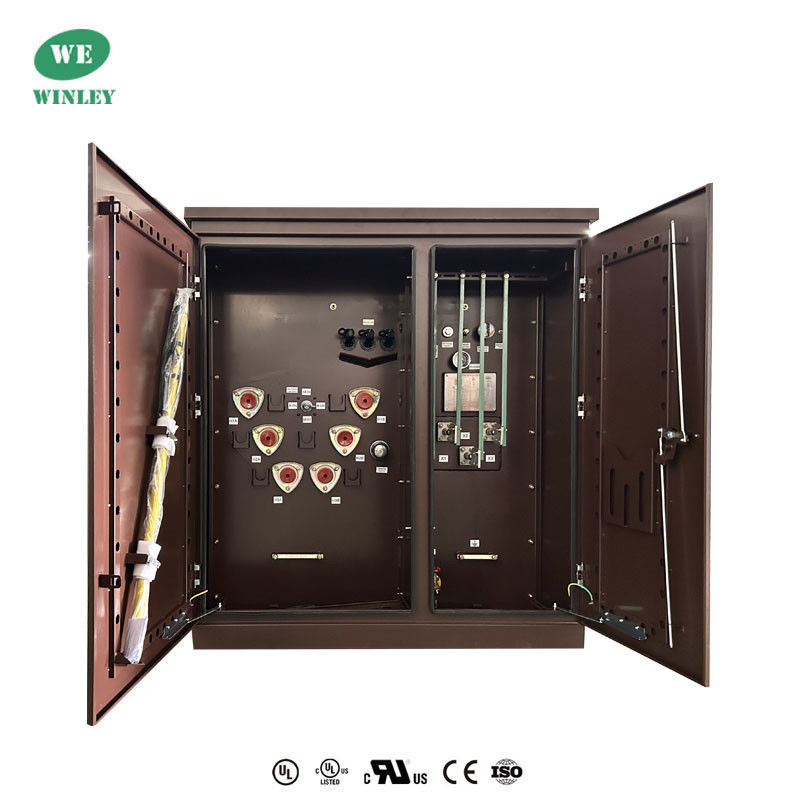

2)কন্ট্রোল ক্যাবিনেটটি একটি উচ্চ-ভোল্টেজ রুম এবং একটি নিম্ন-ভোল্টেজ রুমে বিভক্ত।

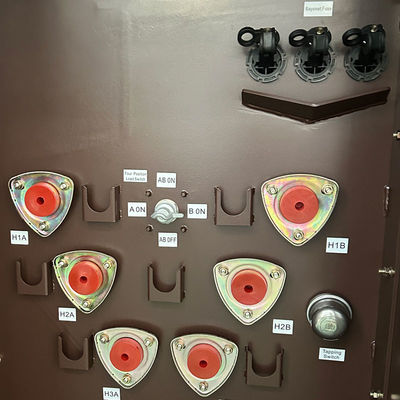

3) উচ্চ-ভোল্টেজ রুমটি সজ্জিতঃ উচ্চ-ভোল্টেজ ক্যাবল প্লাগ, বজ্ররোধক, লোড সুইচ অপারেটিং হ্যান্ডেল, অ-উত্তেজনা ট্যাপ সুইচ হ্যান্ডেল, প্লাগ-ইন ফিউজ, চাপ মুক্তি ভালভ,থার্মোমিটার, চাপ গেইজ, তেল অবস্থান গেইজ, তেল ভরাট প্লাগ, তেল ড্রেন ভালভ, ইত্যাদি, লোড সুইচ, বন্ধ উত্তেজনা কল পরিবর্তনকারী, প্লাগ ইন ফিউজ, ইত্যাদিসবগুলোই ট্রান্সফরমার কার্সের সাথে ট্রান্সফরমার তেলে ডুবে আছে।উচ্চ-ভোল্টেজ ক্যাবল এবং ট্রান্সফরমারগুলি এলকো ক্যাবল সংযোগকারী দ্বারা সংযুক্ত করা হয়।
৪) নিম্ন ভোল্টেজ দিকটি বায়ু সার্কিট ব্রেকার, বর্তমান ট্রান্সফরমার, পাশাপাশি বৈদ্যুতিক শক্তি মিটার, এম্পেটার এবং ভোল্টমিটার সহ ইনস্টল করা যেতে পারে,এবং আউটপুট সার্কিট এবং ধারণক্ষমতা ক্ষতিপূরণ ডিভাইস ব্যবহারকারীর প্রয়োজন অনুযায়ী কনফিগার করা যেতে পারে.

স্পেসিফিকেশন

উৎপাদন প্রক্রিয়া

প্রায়শই জিজ্ঞাসিত প্রশ্ন

1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?

একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।

2প্রশ্ন: লিড টাইম কত?

উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।

3প্রশ্ন: গ্যারান্টি কতদিন?

উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।

4প্রশ্ন: OEM/ODM পাওয়া যায়?

উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।

কাস্টমাইজড সেবা:

a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।

b. কাস্টমাইজড বক্স।

গ. গ্রাহকের লোগো মুদ্রণ করুন।

d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।

5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?

উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের কঠোরভাবে অঙ্কন অনুযায়ী পণ্য করতে হবে।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিত উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।

কেন আমাদের বেছে নিলেন?

• পণ্যের পরিসীমা 45KVA থেকে 5500 KVA পর্যন্ত, 34.5 KV পর্যন্ত একটি রেট ভোল্টেজের সাথে, যেমন DOE 2016, IEEE/ANSI, CSA এর মানগুলির সাথে সামঞ্জস্যপূর্ণ বা অতিক্রম করে,আইইসি,এনইএমএ।
• পণ্যগুলি UL/cUL শংসাপত্র (শংসাপত্র নম্বরঃ UL-US-2431836-0, UL-CA-2423202-0) এবং গ্রাহকের অনুরোধের ভিত্তিতে UL (পার্টনার অনুমোদন) পেতে পারে।
• আমাদের পণ্যগুলি উত্তর আমেরিকা এবং ফিলিপাইনের মতো অঞ্চলে প্রচুর পরিমাণে রপ্তানি করা হয়। আমরা আমাদের বিস্তৃত নকশা এবং উত্পাদন অভিজ্ঞতার জন্য গর্বিত,পেশাদার এবং নির্ভরযোগ্য বিক্রয়োত্তর সেবা সঙ্গে৭ থেকে ৩৫ দিনের মধ্যে দ্রুত ডেলিভারি নিশ্চিত করা।
