তেল টাইপ ট্রান্সফরমার
>

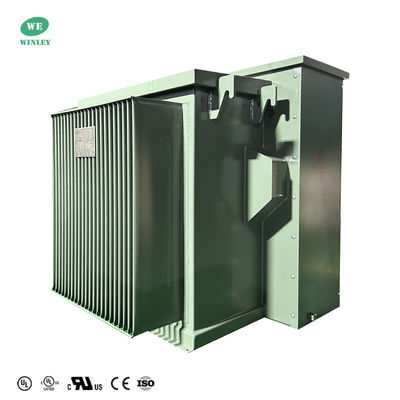

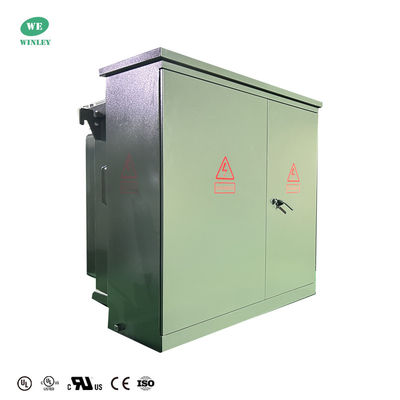

ইউএল সার্টিফাইড 3 ফেজ প্যাড মাউন্টড ট্রান্সফরমার তেল ডুবে 500Kva 34.5KV থেকে 208Y ডেড ফ্রন্ট লুপ ফিড

ইউএল সার্টিফাইড 3 ফেজ প্যাড মাউন্টড ট্রান্সফরমার তেল ডুবে 500Kva 34.5KV থেকে 208Y ডেড ফ্রন্ট লুপ ফিড

ব্র্যান্ড নাম: WINLEY
মডেল নম্বর: জেডজিএস -500/34.5
MOQ: 1 একক
মূল্য: $5000-$150000
প্যাকেজিংয়ের বিবরণ: প্লাইউড কেস
অর্থ প্রদানের শর্তাবলী: টি/টি
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
UL/cUL,CE,ISO
প্রকার:
প্যাড মাউন্ট করা, রেডিয়াল ফিড
সক্ষমতা:
500KVA
প্রাথমিক ভোল্টেজ:
34500GrdY/19920
সেকেন্ডারি ভোল্টেজ:
208Y/120
ঘনত্ব:
60 Hz
নিরোধক রেটিং:
ক্লাস ই নিরোধক
স্ট্যান্ডার্ড:
ডিওই 2016, সিএসএ, এএনএসআই , আইইইই
উল/কাল সার্টিফিকেশন:
UL-US-2431836-0, UL-CA-2423202-0
যোগানের ক্ষমতা:
1000সেট/মাস
বিশেষভাবে তুলে ধরা:

3 ফেজ প্যাড মাউন্ট ট্রান্সফরমার

,

ইউএল সার্টিফাইড প্যাড মাউন্ট ট্রান্সফরমার

,

500 কেভিএ প্যাড মাউন্ট ট্রান্সফরমার

পণ্যের বর্ণনা

ইউএল সার্টিফাইড 3 ফেজ প্যাড মাউন্টড ট্রান্সফরমার তেল ডুবে 500Kva 34.5KV থেকে 208Y ডেড ফ্রন্ট লুপ ফিড





সংক্ষিপ্তসার



তিন ফেজ প্যাড মাউন্ট ট্রান্সফরমার লোড সুইচ এবং ফিউজকে ট্রান্সফরমারের উচ্চ ভোল্টেজ সাইডে ডুবিয়ে দেয়, ট্রান্সফরমারের কোর এবং রোলিংগুলি একই তেল ট্যাঙ্কে থাকে,উন্নত কাঠামোর সুবিধা রয়েছে, নির্ভরযোগ্য কর্মক্ষমতা, শক্তি সঞ্চয় এবং খরচ হ্রাস, নমনীয় ব্যবহার, শক্তিশালী অভিযোজনযোগ্যতা, এবং অর্থনৈতিক সুবিধা।



ইউএল সার্টিফাইড 3 ফেজ প্যাড মাউন্টড ট্রান্সফরমার তেল ডুবে 500Kva 34.5KV থেকে 208Y ডেড ফ্রন্ট লুপ ফিড 0



ইউএল সার্টিফাইড 3 ফেজ প্যাড মাউন্টড ট্রান্সফরমার তেল ডুবে 500Kva 34.5KV থেকে 208Y ডেড ফ্রন্ট লুপ ফিড 1



কেন আমাদের বেছে নিলেন?



  1. WINLEY 45kva-5500KVA ক্ষমতা এবং 34.5KV পর্যন্ত একটি ভোল্টেজ সঙ্গে তিন ফেজ প্যাড মাউন্ট ট্রান্সফরমার একটি সম্পূর্ণ পরিসীমা উত্পাদন করে। পণ্য পূরণ বা এমনকি DOE 2016 মান অতিক্রম,আইইইই/এএনএসআই, সিএসএ, আইইসি, এনইএমএ ইত্যাদি।
  2. WINLEY দ্বারা উত্পাদিত থ্রি-ফেজ প্যাড মাউন্ট ট্রান্সফরমার UL/cUL সার্টিফিকেশন পেয়েছে (শংসাপত্র নম্বরঃ UL-US-2431836-0, UL-CA-2423202-0),এবং গ্রাহকের প্রয়োজনীয়তা অনুযায়ী UL (পার্টনার অনুমোদন) এর জন্য আবেদন করতে পারেন.
  3. আমাদের পণ্যগুলি উত্তর আমেরিকা, দক্ষিণ আমেরিকা, ফিলিপাইন এবং অন্যান্য জায়গায় প্রচুর পরিমাণে রপ্তানি করা হয়। আমাদের নকশা এবং উত্পাদন সমৃদ্ধ অভিজ্ঞতা আছে,পেশাদার এবং নির্ভরযোগ্য বিক্রয়োত্তর সেবা, এবং 7-35 দিনের মধ্যে দ্রুত পণ্য সরবরাহ করতে পারে।



মূল তথ্য





পর্যায় তিন ধাপ
সক্ষমতা ৫০০ কেভিএ
ভেক্টর গ্রুপ ইন্ ইন্
প্রাথমিক ভোল্টেজ 34500GrdY/19920
প্রাথমিক ভোল্টেজ শ্রেণী ৩৫ কিলোভোল্টের শ্রেণী
প্রাথমিক বিল ১৫০ কেভি
সেকেন্ডারি ভোল্টেজ 208Y/120
ঘনত্ব ৬০ হার্জ
তাপমাত্রা বৃদ্ধি ৬৫°সি
আইসোলেশন রেটিং ক্লাস ই আইসোলেশন - 120°C, 248°F
কুলিং ক্লাস KNAN; স্ব-শীতল
ঘূর্ণন উপাদান তামা
ঘরের রেটিং NEMA 3R আবহাওয়া প্রতিরোধী ওয়্যারিং ক্যাবিনেট, সিলড ট্যাংক
কার্যকারিতা % 99১০%
লোড হ্রাস নেই (ওয়াটে) +/- 695W
পূর্ণ লোড ক্ষতি (ওয়াট) 100% +/- ৪,৯৫০ ওয়াট





স্ট্যান্ডার্ড বৈশিষ্ট্য



• ৬০ হার্জ অপারেশন।
• ৬৫°সি গড় উত্তোলন।
• রেডিয়াল এবং লুপ ফিড ব্যবস্থা।

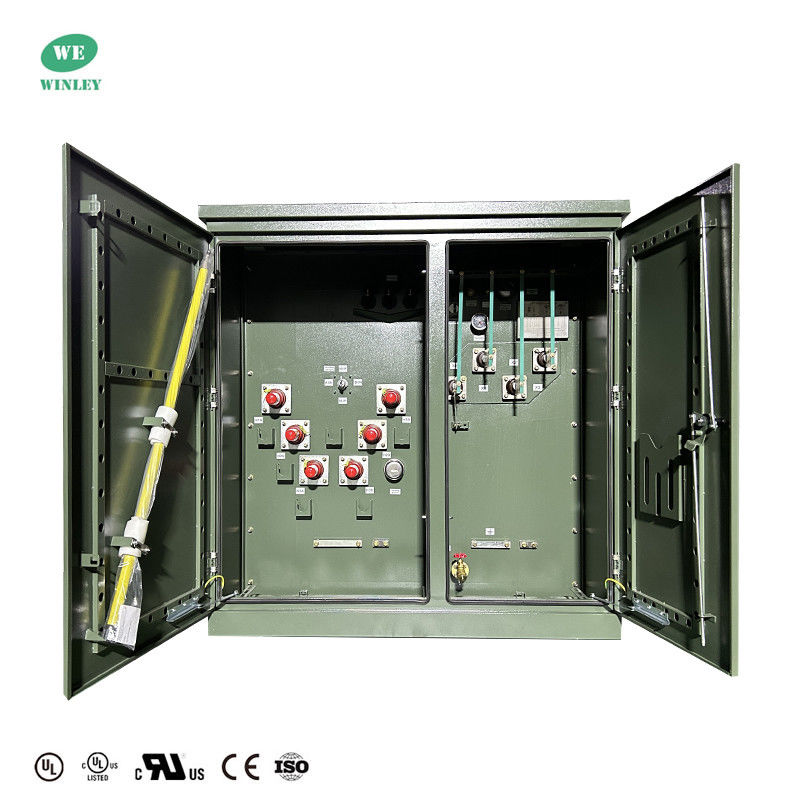

• মৃত এবং লাইভ ফ্রন্ট টাইপ HV টার্মিনাল।
• এইচভি বিল ৪৫ ∙ ১৫০ কেভি (মৃত ফ্রন্ট) ২০০ কেভি (লাইভ ফ্রন্ট)
• এলভি বিআইএল ৩০ ∙ ৬০ কেভি।
• নিম্ন ভোল্টেজ দরজার তিন পয়েন্ট লকিং।
• উচ্চ-ভোল্টেজ দরজা, যা শুধুমাত্র পরে খোলা যেতে পারে
নিম্ন-ভোল্টেজ দরজা খোলা হয়।
• শক্ত ইস্পাত পার্টিশন।
• ট্রান্সফরমার ট্যাংক কভার থেকে বেস পর্যন্ত welded।
• স্থায়ী নামের ফলক।
• এক ইঞ্চি এনপিটি পাইপ ক্যাপ ভরাট ব্যবস্থা।
• এএনএসআই ট্যাঙ্ক গ্রাউন্ড প্যাড।
• এক ইঞ্চি ড্রেন ভালভ এবং নমুনা গ্রহণকারী।
• স্বয়ংক্রিয় চাপ-মুক্তি ভালভ (35 SCFM) ।
• ট্যাপ চেঞ্জার (২) নামমাত্রের উপরে এবং নিচে ২.৫% পূর্ণ ক্ষমতা ট্যাপ।
• ট্রান্সফরমার ট্যাঙ্কের কভারে ১০x১৮ (বা ১৪x২৫) হাতের গর্ত।
• অলিভ গ্রিন রঙের (মুনসেল 7GY 3.29/1.5) ।
• সর্বশেষ ANSI মান অনুযায়ী ডিজাইন, উত্পাদন এবং পরীক্ষিত



ইউএল সার্টিফাইড 3 ফেজ প্যাড মাউন্টড ট্রান্সফরমার তেল ডুবে 500Kva 34.5KV থেকে 208Y ডেড ফ্রন্ট লুপ ফিড 2



পারফরম্যান্স



  1. নিরাপদ ও নির্ভরযোগ্য: তারা দক্ষ নিরোধক সুরক্ষা এবং তাপ অপসারণ সরঞ্জাম ব্যবহার করে, একটি ভাল নকশাযুক্ত ক্যাবল ক্যাবিনেট কাঠামো যা সুরক্ষা এবং নির্ভরযোগ্যতা নিশ্চিত করে। তারা শক্তিশালী ওভারলোড ক্ষমতা আছে,2 ঘন্টা এবং 1 জন্য 2 বার ওভারলোড অনুমতিতাদের জীবনকালকে প্রভাবিত না করে ৭ ঘন্টার জন্য.৬ গুণ ওভারলোড।
  2. সুবিধাজনক সংযোগ: কোণার প্লাগ ব্যবহার করে উচ্চ ভোল্টেজ ইনকামিং ক্যাবলগুলি সহজেই সংযুক্ত করা যায়, যা পাওয়ারের অধীনে প্লাগ ইন এবং প্লাগ আউট অপারেশনগুলিকে অনুমতি দেয়।
  3. শক্তিশালী প্রতিরক্ষা ক্ষমতা: এগুলি তাত্ক্ষণিক ভোল্টেজ পিকের কার্যকরভাবে প্রতিরোধ করতে পারে, শক্তি সরঞ্জামগুলিকে ক্ষতি থেকে রক্ষা করে। এগুলি ডাবল ফিউজ সুরক্ষা বৈশিষ্ট্যযুক্তঃInsertion Fuse (BAY-o-NET):একটি দ্বৈত সংবেদনশীল ফিউজ (তাপমাত্রা এবং বর্তমান) সেকেন্ডারি সাইডে শর্ট সার্কিট ত্রুটির বিরুদ্ধে রক্ষা করেব্যাকআপ বর্তমান সীমাবদ্ধতা সুরক্ষা ফিউজ (ইএলএসপি): ট্রান্সফরমারের অভ্যন্তরে এবং উচ্চ-ভোল্টেজ দিকের ত্রুটির বিরুদ্ধে সুরক্ষা দেয়।
  4. নমনীয় বিদ্যুৎ সরবরাহ: এগুলি টার্মিনাল টাইপ বা রিং নেটওয়ার্ক টাইপ হতে পারে, যা একটি ট্রান্সফরমারকে অন্যটিকে শক্তি সরবরাহ করতে দেয়, শক্তি সরবরাহের দূরত্ব এবং নির্ভরযোগ্যতা বাড়ায়।
  5. শক্তি সঞ্চয় এবং পরিবেশ সুরক্ষা: এনার্জি দক্ষতা এবং পরিবেশ সুরক্ষা মাথায় রেখে ডিজাইন করা হয়েছে।





টেকনিক্যাল ডায়াগ্রাম



ইউএল সার্টিফাইড 3 ফেজ প্যাড মাউন্টড ট্রান্সফরমার তেল ডুবে 500Kva 34.5KV থেকে 208Y ডেড ফ্রন্ট লুপ ফিড 3



স্পেসিফিকেশন



নামমাত্র শক্তি
(কেভিএ)
উচ্চ ভোল্টেজ
(কেভি)
নিম্ন ভোল্টেজ
(V)
লোড ছাড়াই ক্ষতি
(ডাব্লু)
লোড হ্রাস
(ডাব্লু)
উচ্চতা
(মিমি)
গভীরতা
(মিমি)
প্রস্থ
(মিমি)
ওজন
(কেজি)
ওজন
(পাউন্ড)
৭৫ কেভিএ 34.5 কেভাল্ট
4.১৬০ কেভোল্ট
12.৪৭ কেভোল্ট
13.২ কেভি
13.8 কেভি
24940GrdY/14400
1247Grdy/7200
4160GrdY/2400
অথবা অন্যদের
২৭৭ ভোল্ট
৩৪৭ ভোল্ট
৪৮০ ভোল্ট
৬০০ ভোল্ট
১২০/২৪০ ভোল্ট
২০৮GrdY/120
415GrdY/240
480GrdY/277
600Y/347
180 1250 1430 910 1930 645 1422
১৫০ কেভিএ 280 2200 1530 980 1510 989 2180
৩০০ কেভিএ 480 3650 1680 1080 1660 1415 3119
৫০০ কেভিএ 680 5100 1790 1160 1810 1905 4200
৭৫০ কেভিএ 980 7500 2030 1300 2030 2755 6074
১০০০ কেভিএ 1150 10300 1854 1549 1651 3235 7132
১৫০০ কেভিএ 1640 14500 2150 1570 2210 5835 12864
২০০০ কেভিএ 2160 20645 2220 1600 2380 6430 14175
২৫০০ কেভিএ 2680 23786 2330 1650 3070 8865 19544
৩০০০ কেভিএ 3300 30300 2460 1850 3260 11300 24912
৩৭৩৫ কেভিএ 4125 37875 2680 2060 4080 14400 31746





কারখানার পরীক্ষা



  • ঘূর্ণন প্রতিরোধের পরীক্ষা
  • আইসোলেশন প্রতিরোধের পরীক্ষা
  • ভোল্টেজ অনুপাত ত্রুটি পরীক্ষা
  • শর্ট সার্কিট প্রতিরোধের পরীক্ষা
  • লোড ছাড়াই ক্ষতি (ওয়াট) পরীক্ষা
  • লোড লস (ওয়াট) পরীক্ষা
  • ইন্ডাক্ট ভোল্টেজ প্রতিরোধ পরীক্ষা
  • পৃথক উৎস ভোল্টেজ প্রতিরোধ পরীক্ষা
  • চাপ অখণ্ডতা পরীক্ষা পরীক্ষা



উৎপাদন প্রক্রিয়া



ইউএল সার্টিফাইড 3 ফেজ প্যাড মাউন্টড ট্রান্সফরমার তেল ডুবে 500Kva 34.5KV থেকে 208Y ডেড ফ্রন্ট লুপ ফিড 4

ইউএল সার্টিফাইড 3 ফেজ প্যাড মাউন্টড ট্রান্সফরমার তেল ডুবে 500Kva 34.5KV থেকে 208Y ডেড ফ্রন্ট লুপ ফিড 5

ইউএল সার্টিফাইড 3 ফেজ প্যাড মাউন্টড ট্রান্সফরমার তেল ডুবে 500Kva 34.5KV থেকে 208Y ডেড ফ্রন্ট লুপ ফিড 6



প্রায়শই জিজ্ঞাসিত প্রশ্ন



1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?

একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।

2প্রশ্ন: লিড টাইম কত?

উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।

3প্রশ্ন: গ্যারান্টি কতদিন?

উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।

4প্রশ্ন: OEM/ODM পাওয়া যায়?

উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।

কাস্টমাইজড সেবা:

a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।

b. কাস্টমাইজড বক্স।

গ. গ্রাহকের লোগো মুদ্রণ করুন।

d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।

5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?

উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের কঠোরভাবে অঙ্কন অনুযায়ী পণ্য করতে হবে।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিত উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
