ব্র্যান্ড নাম: | WINLEY |
মডেল নম্বর: | জেডজিডি -100/13.8 |
MOQ: | 1 একক |
মূল্য: | $1000-$10000 |
প্যাকেজিংয়ের বিবরণ: | প্লাইউড কেস |
অর্থ প্রদানের শর্তাবলী: | টি/টি |

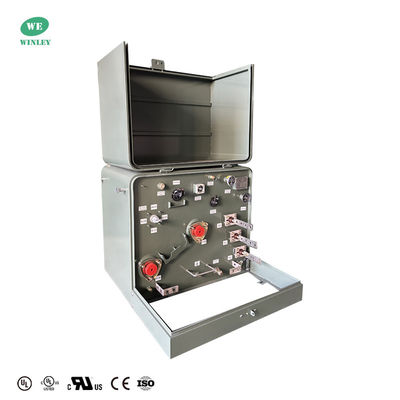

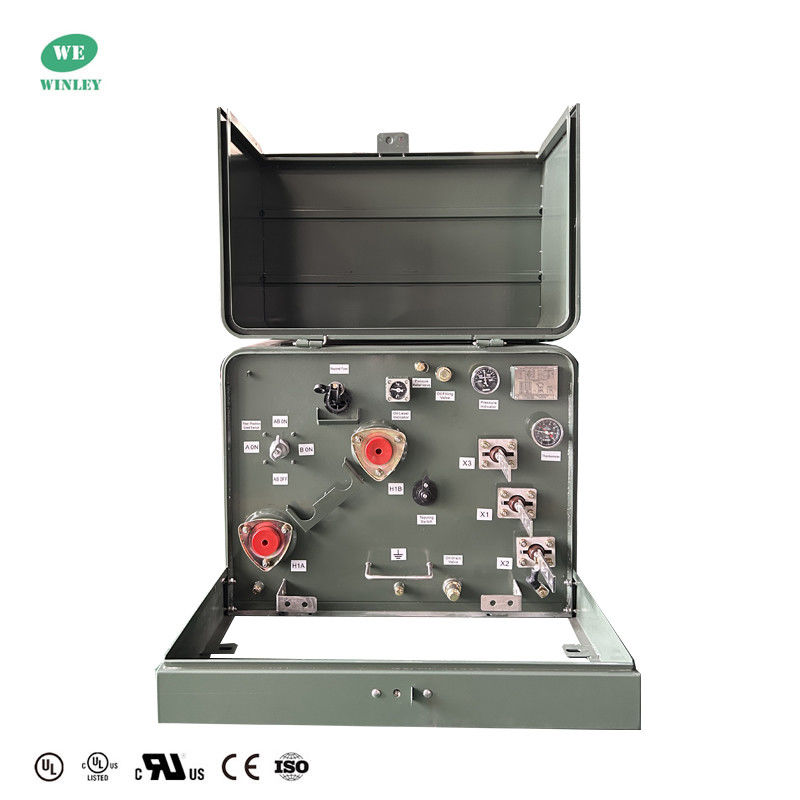

DOE 2016 স্ট্যান্ডার্ড সিঙ্গল ফেজ প্যাড মাউন্ট ট্রান্সফরমার 100 Kva13800V থেকে 120V UL/cUL সার্টিফাইড
কেন আমাদের বেছে নিলেন?
1. উইনলি সিঙ্গল ফেজ ট্রান্সফরমার ইউএল/সিইউএল সার্টিফিকেশন পেয়েছে, যার ক্ষমতা ১০-৩৩৩ কেভিএ এবং ভোল্টেজ ৩৪.৫ কেভি পর্যন্ত
2পণ্যগুলি একাধিক মান অনুযায়ী ডিজাইন করা হয়েছে এবং ডিওই 2016, আইইইই, এএনএস, সিএসএ, আইইসি, এনইএমএ এবং অন্যান্য মান পূরণ করে বা এমনকি অতিক্রম করে।
3প্রতি মাসে ৮০০ ইউনিটের বেশি ডেলিভারি ক্ষমতা রয়েছে এবং দ্রুত ডেলিভারি ৪ সপ্তাহের মধ্যে সম্ভব।
মূল তথ্য
ট্রান্সফরমার প্রকার | প্যাড মাউন্ট করা, কম্পার্টমেন্টাল-টাইপ-২ |
ট্রান্সফরমার ফিড টাইপ | লুপ ফিড |
মেরুকতা | অ্যাডিটিভ |
পর্যায় | একক-ফেজ (তিন-ফেজ বৈদ্যুতিক গ্রিড সংযোগ) |
সক্ষমতা | ১০০ কেভিএ |
ভেক্টর গ্রুপ | ২.৬ |
প্রাথমিক ভোল্টেজ | 13800GrdY/7968 |
সেকেন্ডারি ভোল্টেজ | 240/120V (L-N-L) |
ঘনত্ব | ৬০ হার্জ |
তাপমাত্রা বৃদ্ধি | ৬৫°সি |
আইসোলেশন রেটিং | ক্লাস ই আইসোলেশন - 120°C, 248°F |
কুলিং ক্লাস | ONAN; স্ব-শীতল |
কার্যকারিতা মানদণ্ড (গুলি) | ডিওই ২০১৬ মান পূরণ করে, এএনএসআই/আইইইই মান পূরণ করে |
ঘূর্ণন উপাদান | তামা |
পরিবেষ্টন তাপমাত্রা রেটিং | ৪০°সি |
শব্দ স্তর | ৪৮ ডিবিএ |
মাত্রা* | 33.2''-W x 39.5''-D x 25.0''-H |
মোট ওজন (তরল ভরা) * | 969.14 পাউন্ড |
অঙ্কন
পারফরম্যান্স বৈশিষ্ট্য
1)কম্বিনেশন ট্রান্সফরমার সাবস্টেশন, ক্যাবিনেটের উপরের অংশটি স্টিল প্লেট ক্ল্যাম্প রক উল কাঠামোর সাথে রয়েছে যার বায়ুচলাচল নল রয়েছে,সূর্যের বিকিরণ কার্যকরভাবে হ্রাস করতে পারে এবং তাপ অপসারণ নিশ্চিত করতে পারে.
২) পুরো ক্যাবিনেটের শেলের পৃষ্ঠে বিশেষ প্রাইমার এবং পেইন্ট স্প্রে করা হয় যার শক্তিশালী অ্যান্টি-জারা ক্ষমতা রয়েছে।
৩) অভ্যন্তরকে যথাক্রমে উচ্চ-ভোল্টেজ চেম্বার, ট্রান্সফরমার চেম্বার এবং নিম্ন-ভোল্টেজ চেম্বারে ভাগ করা যায়।
4) তাপমাত্রা পরিসীমা নিশ্চিত করার জন্য এটি তাপমাত্রা নিয়ন্ত্রণ স্বয়ংক্রিয় নিষ্কাশন ডিভাইস দিয়ে সজ্জিত করা হয়।
5)প্রতিটি ইউনিটে নিখুঁত কন্ট্রোল, চার্জড ডিসপ্লে এবং আলোক ব্যবস্থা রয়েছে।
6)এই যন্ত্রের সরঞ্জামগুলি IP33 সুরক্ষা প্রয়োজনীয়তার সাথে সঙ্গতিপূর্ণ, যুক্তিসঙ্গত নকশা, গঠন এবং প্রযুক্তি, ভাল মানের এবং সহজ রক্ষণাবেক্ষণের সাথে।
স্পেসিফিকেশন
এসপ্যাড মাউন্টড ট্রান্সফরমার স্পেসিফিকেশন | ||||||||
রেটিং | উচ্চ ভোল্টেজ ((kV) | লোড হ্রাস নেই | লোড হ্রাস | উচ্চতা | গভীরতা | প্রস্থ | তেলের ওজন ((কেজি) | মোট ওজন ((কেজি) |
(কেভিএ) | (মিমি) | (মিমি) | (মিমি) | |||||
১৫ কেভিএ | 34.5/19.92 13.8/8 13.২/৭6 12.৪৭/৭2 অথবা অন্যদের |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
২৫ কেভিএ | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 কেভিএ | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
৫০ কেভিএ | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
৭৫ কেভিএ | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
১০০ কেভিএ | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
১৬৭ কেভিএ | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
২৫০ কেভিএ | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
রেটিং
উৎপাদন প্রক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।
2প্রশ্ন: লিড টাইম কত?
উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।
3প্রশ্ন: গ্যারান্টি কতদিন?
উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।
4প্রশ্ন: OEM/ODM পাওয়া যায়?
উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।
কাস্টমাইজড সেবা:
a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
b. কাস্টমাইজড বক্স।
গ. গ্রাহকের লোগো মুদ্রণ করুন।
d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।
5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?
উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের কঠোরভাবে অঙ্কন অনুযায়ী পণ্য করতে হবে।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিত উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
