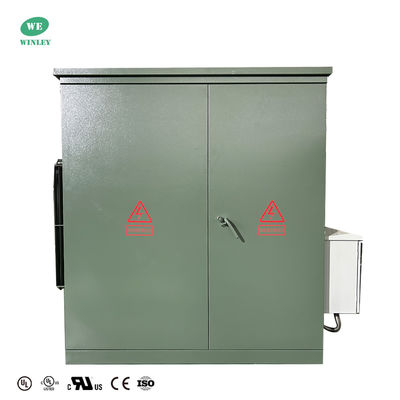

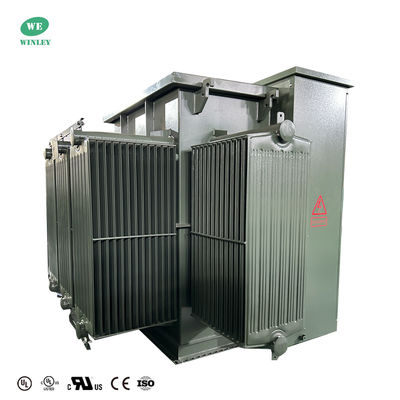

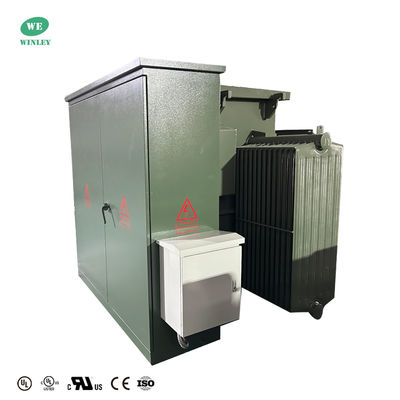

2500 কেভিএ প্যাড মাউন্টড থ্রি-ফেজ অয়েল-ডুবে থাকা বিতরণ ট্রান্সফরমার 34.5 কেভি এএনএসআই আইইইই স্ট্যান্ডার্ড

সংজ্ঞা

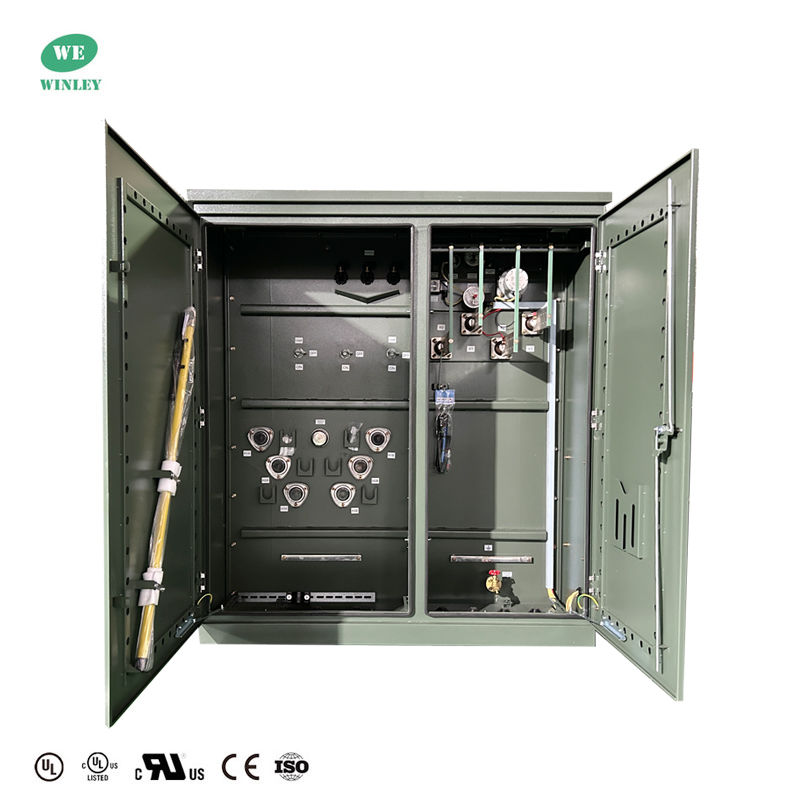

তিন ফেজ প্যাড মাউন্ট ট্রান্সফরমার একটি তেল ভরা বিতরণ ট্রান্সফরমার বহিরঙ্গন জন্য ডিজাইন করা হয়.Integrate ট্রান্সফরমার কোর, windings, উচ্চ ভোল্টেজ লোড সুইচ,সিল করা বাক্সে ফিউজ এবং অন্যান্য সহায়ক সরঞ্জাম"এটি লাইভ ফ্রন্ট এবং ডেড ফ্রন্ট কনস্ট্রাকশনে পাওয়া যায়, লুপ ফিড এবং রেডিয়াল ফিড অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, এটি অতিরিক্ত সুরক্ষা আবরণ ছাড়াই সরাসরি স্থলে ইনস্টল করার জন্য ডিজাইন করা হয়েছে।

ডিজাইন সক্ষমতা

• ধারণক্ষমতাঃ 75 কেভিএ 5500 কেভিএ
• প্রাথমিক ভোল্টেজ: ৩৪.৫ কেভি,24.94 কেভাল্ট,13.8 কেভি,13.২ কেভি,12.৪৭ কেভি,4.১৬ কেভি
• সেকেন্ডারি ভোল্টেজ :690Y/400,480Y/277, 208Y/120,240Y/120
• ফিড টাইপঃ লুপ ফিড, রেডিয়াল ফিড
• স্ট্যান্ডার্ডঃ আইইইই/এএনএসআই (C57) ।12.34 ), CSA ((C227.4 & C227.5), IEC, DOE 2016, NEMA

কেন আমাদের বেছে নিলেন?

• WINLEY 45kva-5500KVA ক্ষমতা এবং 34.5KV পর্যন্ত একটি ভোল্টেজ সঙ্গে তিন ফেজ প্যাড মাউন্ট ট্রান্সফরমার একটি সম্পূর্ণ পরিসীমা উত্পাদন করে। পণ্য পূরণ বা এমনকি DOE 2016 মান অতিক্রম,আইইইই/এএনএসআই, সিএসএ, আইইসি, এনইএমএ ইত্যাদি।
• WINLEY দ্বারা উত্পাদিত থ্রি-ফেজ প্যাড মাউন্ট ট্রান্সফরমার UL/cUL সার্টিফিকেশন পেয়েছে (শংসাপত্র নম্বরঃ UL-US-2431836-0, UL-CA-2423202-0),এবং গ্রাহকের প্রয়োজনীয়তা অনুযায়ী UL (পার্টনার অনুমোদন) এর জন্য আবেদন করতে পারেন.
• আমাদের পণ্যগুলি উত্তর আমেরিকা, দক্ষিণ আমেরিকা, ফিলিপাইন এবং অন্যান্য জায়গায় প্রচুর পরিমাণে রপ্তানি করা হয়। আমাদের নকশা এবং উত্পাদন সমৃদ্ধ অভিজ্ঞতা আছে,পেশাদার এবং নির্ভরযোগ্য বিক্রয়োত্তর সেবা, এবং 7-35 দিনের মধ্যে দ্রুত পণ্য সরবরাহ করতে পারে।

তিন Phse প্যাড মাউন্ট ট্রান্সফরমার মূল তথ্য

টেকনিক্যাল ডায়াগ্রাম

২.৫ এমভিএ প্যাড মাউন্ট ট্রান্সফরমারটি ৩৪,৫০০ ভোল্ট ডেল্টা প্রাথমিক এবং ৪৮০ ওয়াই / ২৭৭ ভোল্ট ওয়াই সেকেন্ডারি সহ নির্ভরযোগ্য তিন-ফেজ শক্তি সরবরাহ করে। এটিতে তামার মোড়ক, একটি ইস্পাত কোর,এবং উচ্চ দক্ষতার জন্য প্রাকৃতিক এস্টার নিরোধক তরল (99.40%) এবং পরিবেশ বান্ধব। এটি একটি আবহাওয়া-প্রতিরোধী NEMA 3R ঘরের সাথে হস্তক্ষেপ-প্রতিরোধী দরজা সহ, এটিতে একটি 5-পজিশন ট্যাপ চেঞ্জার, টর্জ আটকান এবং ওভারকরেন্ট সুরক্ষা অন্তর্ভুক্ত রয়েছে।স্ব-শীতল এবং প্যাড-মাউন্টযুক্ত ভূগর্ভস্থ নল প্রবেশের সাথে, এটি নিরাপদ, দক্ষ বিদ্যুৎ বিতরণ নিশ্চিত করে।

পারফরম্যান্স

1) কাঠামোটি কমপ্যাক্ট এবং যুক্তিসঙ্গত, এবং ভলিউমটি ছোট, যা একই ধারণক্ষমতার ইউরোপীয় স্টাইলের বাক্সের পরিবর্তনের মাত্র এক তৃতীয়াংশ;
2)সম্পূর্ণভাবে সিলড, সম্পূর্ণরূপে বিচ্ছিন্ন কাঠামো, নিরাপত্তা বাধা স্থাপন করার প্রয়োজন নেই, এবং ব্যক্তিগত নিরাপত্তার জন্য নির্ভরযোগ্য গ্যারান্টি;
3)ব্যবহারকারীদের জন্য বিভিন্ন ধরণের পাওয়ার সাপ্লাই স্কিম রয়েছে, যা টার্মিনাল পাওয়ার সাপ্লাই গ্রহণ করতে পারে এবং রিং নেটওয়ার্ক বা দ্বৈত পাওয়ার সাপ্লাই উপলব্ধি করতে পারে;
4)S11 তেল নিমজ্জিত শক্তি ট্রান্সফরমার গৃহীত হয়, যা কম ক্ষতি, কম তাপমাত্রা বৃদ্ধি এবং শক্তিশালী ওভারলোড ক্ষমতা আছে;
৫) সুরক্ষার জন্য ডাবল ফিউজ (ব্যাক-আপ সুরক্ষা ফিউজ + প্লাগ-ইন ফিউজ) ব্যবহার করা হয়,এবং প্লাগ-ইন ফিউজ ফিউজের বর্তমান এবং তাপমাত্রার দ্বৈত সংবেদনশীলতার বৈশিষ্ট্য রয়েছে যাতে পণ্যটির নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করা যায়;
৬) ২০০ এ ক্যাবল সংযোগকারী লোডের অধীনে প্লাগ এবং আনপ্লাগ করা যেতে পারে এবং জরুরী অবস্থায় লোড সুইচ হিসাবে পরিচালিত হতে পারে। এটিতে একটি বিচ্ছিন্ন সুইচের বৈশিষ্ট্যও রয়েছে।
7)উইন্ডিং Dyn11 সংযোগ গ্রহণ করে এবং লোহা কোর একটি তিন-ফেজ চার কলাম কাঠামো গ্রহণ করে, যাতে পণ্যটি যে কোনও অসামঞ্জস্যপূর্ণ লোডের অধীনে চালিত হতে পারে এবং নিরপেক্ষ পয়েন্টটি ড্রিফট হয় না,ভোল্টেজ স্থিতিশীল, বিদ্যুৎ সরবরাহের গুণমান উচ্চ, ক্যাবিনেট গরম হয়, গোলমাল কম, এবং বজ্র সুরক্ষা কর্মক্ষমতা ভাল;
8)ক্যাবিনেটটি অ্যান্টি-জারা নকশা এবং বিশেষ স্প্রে পেইন্ট চিকিত্সা গ্রহণ করে, সুন্দর এবং নতুন, বিভিন্ন পরিবেশের জন্য উপযুক্ত, এবং শহরকে সুন্দর করার প্রভাব অর্জন করে।

স্পেসিফিকেশন

উৎপাদন প্রক্রিয়া

প্রায়শই জিজ্ঞাসিত প্রশ্ন

1প্রশ্ন: আমি কি নমুনা অর্ডার পেতে পারি?

একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই।

2প্রশ্ন: লিড টাইম কত?

উত্তরঃ 15-25 দিনের মধ্যে ভর উত্পাদন সময়।

3প্রশ্ন: গ্যারান্টি কতদিন?

উত্তরঃ বি / এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে, কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকের ছবি সরবরাহ করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী,আমরা সহজেই ক্ষতিগ্রস্ত আনুষাঙ্গিক বিনামূল্যে প্রদান করবেআপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।

4প্রশ্ন: OEM/ODM পাওয়া যায়?

উত্তরঃ হ্যাঁ, এটি! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দলের সাথে প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।

কাস্টমাইজড সেবা:

a. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।

b. কাস্টমাইজড বক্স।

গ. গ্রাহকের লোগো মুদ্রণ করুন।

d. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন এবং তাদের উত্পাদন করা সাহায্য করতে পারেন। উপরে কাস্টমাইজড সেবা উত্পাদন আগে নিশ্চিত করা আবশ্যক।

5প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করা যায়?

উত্তরঃ আমাদের কোম্পানি মূল প্রযুক্তির মালিক, সব ধরণের পণ্য সিই সার্টিফিকেট ধরে রাখে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের কঠোরভাবে অঙ্কন অনুযায়ী পণ্য করতে হবে।প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে.QC সুপারভাইজাররা নিয়মিত উৎপাদন পরিদর্শন করবে। আমরা উৎপাদন চলাকালীন পণ্য কর্মক্ষমতা পরীক্ষা করব, এবং পণ্য সমাপ্ত হলে ব্যাপক মানের পরীক্ষা করব।
