2.5MVA সাবস্টেশন পাওয়ার ট্রান্সফরমার কনজারভেটর টাইপ তেল নিমজ্জিত স্টেপ ডাউন 24940V থেকে 480V ANSI IEEE স্ট্যান্ডার্ড

এই সাবস্টেশন পাওয়ার ট্রান্সফরমারটি তরল-পূর্ণ, প্যাড-মাউন্ট করা, কনজারভেটর টাইপের যা নির্ভরযোগ্য থ্রি-ফেজ রেডিয়াল ফিড অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। 2.5 থেকে 3.1 MVA ক্ষমতা এবং DYN1 ভেক্টর গ্রুপ সহ, এটি স্টেপ-আপ এবং স্টেপ-ডাউন উভয় অপারেশন সমর্থন করে। ট্রান্সফরমারটি 24,940V (25 kV শ্রেণী) প্রাথমিক ভোল্টেজে কাজ করে যার ডেল্টা ফেজর এবং 480Y/277V (1.2 kV শ্রেণী) সেকেন্ডারি ভোল্টেজ, একটি ওয়াই-নিরপেক্ষ কনফিগারেশন সহ। এতে 110 kV প্রাথমিক BIL এবং 30 kV সেকেন্ডারি BIL রয়েছে, 60 Hz এ কাজ করে এবং ক্লাস E ইনসুলেশন সহ 55°C তাপমাত্রা বৃদ্ধি বজায় রাখে যা 120°C এর জন্য রেট করা হয়েছে। কুলিং ক্লাস হল KNAN/KNAF, এবং এটি ANSI/IEEE দক্ষতা মান পূরণ করে, যা চাহিদাপূর্ণ পাওয়ার বিতরণ পরিবেশে উচ্চ কর্মক্ষমতা এবং স্থায়িত্ব নিশ্চিত করে।

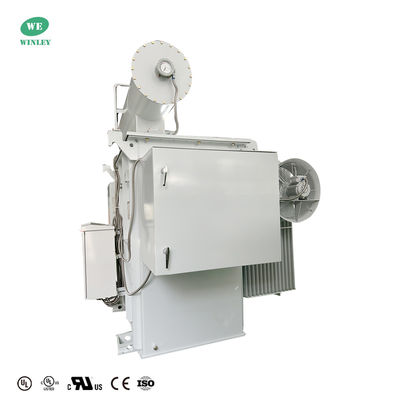

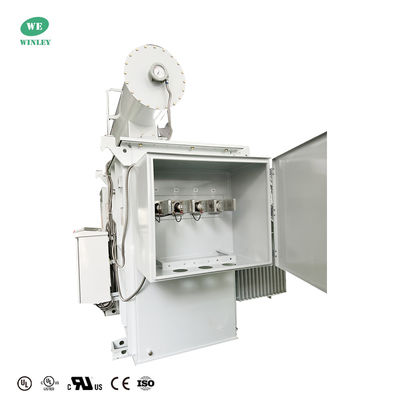

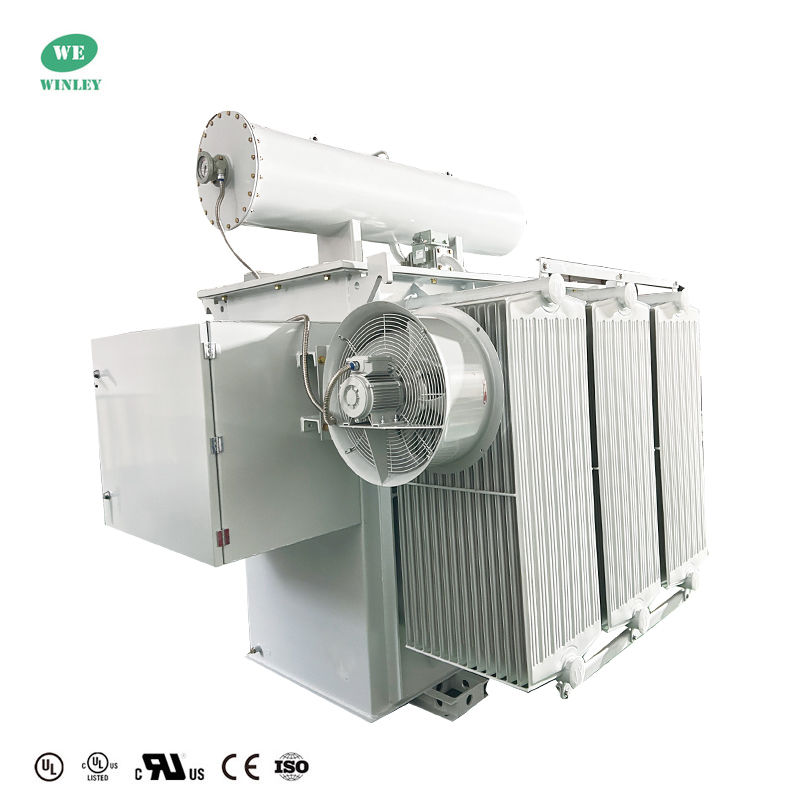

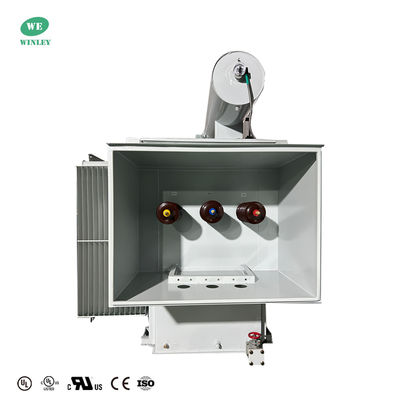

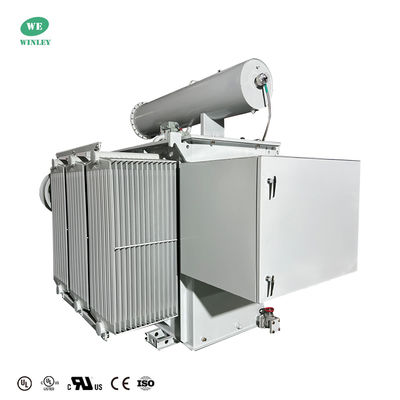

পণ্যের ছবি

প্রধান ডেটা

প্রযুক্তিগত অঙ্কন

স্ট্যান্ডার্ড বৈশিষ্ট্য

• কনজারভেটর টাইপ, তরল-পূর্ণ, প্যাড-মাউন্ট করা সাবস্টেশন ট্রান্সফরমার
• থ্রি-ফেজ রেডিয়াল ফিড, স্টেপ-আপ এবং স্টেপ-ডাউন ব্যবহার সমর্থন করে
• টেকসই প্রলিপ্ত ইস্পাত ট্যাঙ্ক এবং ওয়েদারপ্রুফ ইপোক্সি ফিনিশ সহ ক্যাবিনেট
• তেলের স্তর, তাপমাত্রা এবং চাপ নিরীক্ষণের জন্য অ্যানালগ গেজ
• স্বয়ংক্রিয় চাপ ত্রাণ, বুখহোলজ রিলে এবং গ্যাস স্যাম্পলার অন্তর্ভুক্ত
• ফ্যান কন্ট্রোল সহ জোরপূর্বক বায়ু শীতলকরণ (অটো/অফ/ম্যানুয়াল)
• উচ্চ ভোল্টেজ পাশে 5-অবস্থান অফ-লোড ট্যাপ চেঞ্জার, 2.5% ধাপ
• NEMA H-স্পেড টার্মিনাল সহ লাইভ ফ্রন্ট প্রাথমিক এবং সেকেন্ডারি সংযোগ
• তামা উইন্ডিং এবং শস্য-ভিত্তিক ইস্পাত কোর
• টেম্পার-প্রুফ, হট স্টিক সহ প্যাড-লকযোগ্য দরজা
• NEMA 3R ওয়েদারপ্রুফ ওয়্যারিং ক্যাবিনেট, ভূমিকম্প রেট করা হয়েছে
• -40°C থেকে +40°C অপারেশনের জন্য ডিজাইন করা হয়েছে, কম শব্দ (65 dBA)
• নিরাপত্তা এবং দক্ষতার জন্য ANSI/IEEE, DOE, CSA, ASTM স্ট্যান্ডার্ড পূরণ করে

কারখানার পরীক্ষা

• উইন্ডিং প্রতিরোধের পরীক্ষা
• ইনসুলেশন প্রতিরোধের পরীক্ষা
• ভোল্টেজ অনুপাত ত্রুটি পরীক্ষা
• শর্ট-সার্কিট ইম্পিডেন্স পরীক্ষা
• নো-লোড ক্ষতি (ওয়াটেজ) পরীক্ষা
• লোড ক্ষতি (ওয়াটেজ) পরীক্ষা
• প্ররোচিত ভোল্টেজ প্রতিরোধ পরীক্ষা
• আলাদা সোর্স ভোল্টেজ প্রতিরোধ পরীক্ষা
• চাপ অখণ্ডতা পরীক্ষা

পণ্যের স্পেসিফিকেশন

কেন আমাদের নির্বাচন করবেন

WINLEY Electric তরলপূর্ণ বিতরণ ট্রান্সফরমারের একটি সম্পূর্ণ লাইন অফার করে যা বর্তমান প্রযোজ্য ANSI, IEEE, CSA, AS, DOE স্ট্যান্ডার্ড পূরণ করে। 44 kV পর্যন্ত উচ্চ ভোল্টেজ এবং 20 MVA পর্যন্ত রেটিং সহ। WINLEY UL/cUL সার্টিফিকেশন (সার্টিফিকেট নম্বর: UL-US-2431836-0, UL-CA-2423202-0) অর্জন করেছে এবং গ্রাহকের প্রয়োজনীয়তা অনুযায়ী UL (পার্টনার অনুমোদন) এর জন্য আবেদন করতে পারে।

FAQ

1. প্রশ্ন: আমি কি একটি নমুনা অর্ডার পেতে পারি?

উত্তর: হ্যাঁ, আমরা পরীক্ষা এবং গুণমান পরীক্ষা করার জন্য নমুনা অর্ডারকে স্বাগত জানাই।

2. প্রশ্ন: লিড টাইম কি?

উত্তর: ভর উত্পাদন সময় 15-25 দিন।

3. প্রশ্ন: ওয়ারেন্টি কত দিনের?

উত্তর: B/L থেকে 24 মাস। যদি কোনো আনুষঙ্গিক সমস্যা থাকে, তাহলে ক্ষতিগ্রস্ত আনুষাঙ্গিকের ছবি প্রদান করুন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী, আমরা বিনামূল্যে সহজে ক্ষতিগ্রস্ত আনুষাঙ্গিক সরবরাহ করব। আপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।

4. প্রশ্ন: OEM/ODM উপলব্ধ?

উত্তর: হ্যাঁ, এটা! আমরা আমাদের নিজস্ব R&D টিম সহ প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।

কাস্টমাইজড পরিষেবা:

ক. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।

খ. কাস্টমাইজড বক্স।

গ. গ্রাহকের লোগো প্রিন্ট করুন।

ঘ. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন করতে এবং সেগুলিকে উৎপাদনে রাখতে সাহায্য করতে পারি। উপরের কাস্টমাইজড পরিষেবাগুলি অবশ্যই উৎপাদনের আগে নিশ্চিত করতে হবে।

5. প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করবেন?

উত্তর: আমাদের কোম্পানির নিজস্ব মূল প্রযুক্তি রয়েছে, সব ধরনের পণ্যের CE সার্টিফিকেট আছে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের অঙ্কন অনুযায়ী পণ্য তৈরি করার জন্য কঠোরভাবে প্রয়োজন। প্রতিটি প্রক্রিয়ার প্রযুক্তিগত প্রশিক্ষক রয়েছে। QC সুপারভাইজার নিয়মিতভাবে উত্পাদন পরিদর্শন করবেন। আমরা উত্পাদন সময় পণ্য কর্মক্ষমতা পরীক্ষা করব এবং পণ্য সম্পন্ন হলে ব্যাপক মানের পরীক্ষা করব।
