ব্র্যান্ড নাম: | WINLEY |
মডেল নম্বর: | এসসিবি 10-704/6 |
MOQ: | 1 একক |
মূল্য: | $1000-$10000 |
প্যাকেজিংয়ের বিবরণ: | প্লাইউড কেস |
অর্থ প্রদানের শর্তাবলী: | টি/টি |
704kva কাস্ট রজন ড্রাই টাইপ পাওয়ার ট্রান্সফর্মার 6 কেভি থেকে 0.5KV ডিস্ট্রিবিউশন কাস্ট কয়েল ট্রান্সফর্মার
এই 704 কেভিএ থ্রি-ফেজ কাস্ট রজন ট্রান্সফর্মার দক্ষতার সাথে 6000V প্রাথমিক ভোল্টেজকে 530V মাধ্যমিক হিসাবে রূপান্তর করে, অফ-সার্কিট ট্যাপিং (± 2 × 2.5% সমন্বয়) দিয়ে সজ্জিত, যখন একটি/এএফ কুলিং (প্রাকৃতিক/জোরপূর্বক বায়ু) 100 কে তাপমাত্রা বৃদ্ধির সাথে অবিচ্ছিন্ন অপারেশনকে সমর্থন করে। আইইসি 60076 আন্তর্জাতিক স্ট্যান্ডার্ডগুলির সাথে সম্মতিযুক্ত কাস্ট কয়েল ট্রান্সফর্মারটি হ'ল একটি কমপ্যাক্ট কাঠামো, স্বল্প-শব্দ, কম-পরাজয়, আর্দ্রতা প্রতিরোধের, শিখা রিটার্ড্যান্ট, কাস্ট রজন ড্রাই-টাইপ ট্রান্সফর্মার।

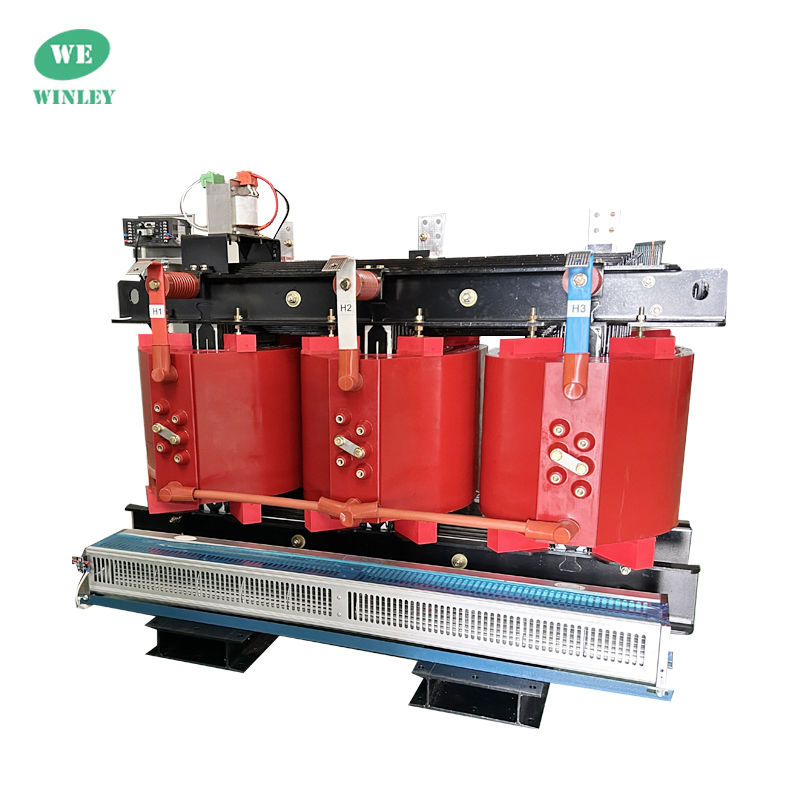

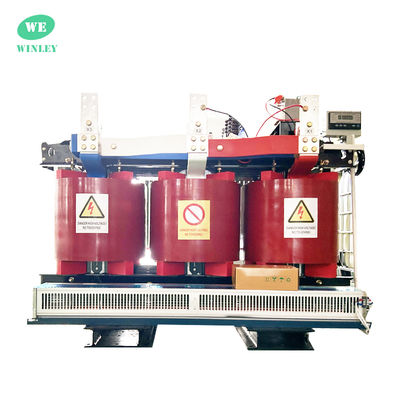

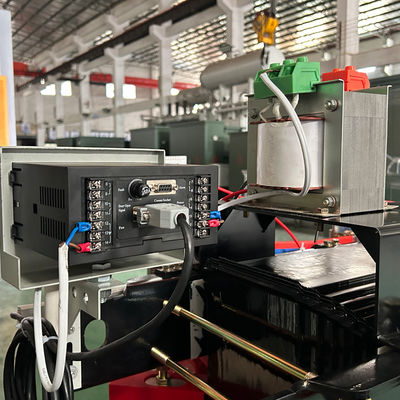

পণ্য ফটো

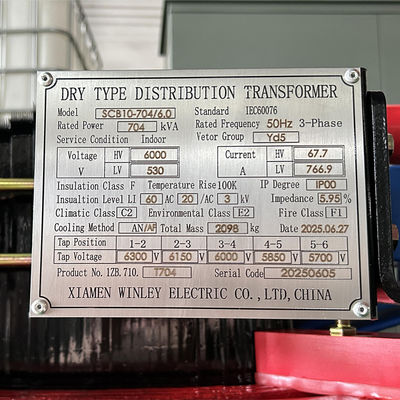

প্রধান ডেটা
নং নং | বিশদ বিবরণ | ইউনিট | স্পেসিফিকেশন | |
1 | প্রকার | ~ | কাস্ট রজন, শুকনো প্রকার | |
2 | রেটযুক্ত ক্ষমতা | কেভিএ | 704 | |
3 | পর্বের সংখ্যা | ~ | 3 | |
4 | প্রাথমিক ভোল্টেজ | V | 6000 | |
5 | মাধ্যমিক ভোল্টেজ | V | 530 | |
6 | ট্যাপিং টাইপ | ~ | অফ-সার্কিট ট্যাপিং | |
7 | ট্যাপিং টাইপ | % | ± 2*2.5% | |
8 | শীতল পদ্ধতি | ~ | আন/আফ | |
9 | রেটযুক্ত ফ্রিকোয়েন্সি | এইচজেড | 50 | |
10 | ভেক্টর গ্রুপ | ~ | Yd5 | |
11 | নিরোধক শ্রেণি | ~ | চ | |
13 | তাপমাত্রা বৃদ্ধি | কে | 100 | |
14 | অফ-লোড লোকসান | ডাব্লু | 1500 | |
15 | অন-লোড ক্ষতি (120℃) | ডাব্লু | 5940 | |
16 | প্রতিবন্ধকতা | % | 6 | |
17 | বাতাসের উপাদান | ~ | কিউ | |
18 | মূল উপাদান | ~ | সিলিকন স্টিল | |
19 | ঘের | ~ | IP00 | |
20 | মাত্রা | মিমি | 1400*1100*1250 | |
21 | ওজন | কেজি | 1950 | |
22 | পরিষেবা শর্ত | ~ | ইনডোর | |
23 | সমুদ্র স্তর | মি | ≤1000 |
প্রযুক্তিগত অঙ্কন
শুকনো ট্রান্সফর্মার বৈশিষ্ট্য
1) আর্দ্রতা-প্রমাণ এবং জারা-প্রতিরোধী ক্ষমতা এবং এটি সাধারণত 100%আর্দ্রতায় চলতে পারে, বিশেষত চরম পরিবেশগত পরিস্থিতিতে কাজের জন্য।
2) ক্ষতি হারানো, ছোট স্থানীয় স্রাব, ছোট শব্দ এবং শক্তিশালী তাপ অপচয় হ্রাস ক্ষমতা, রেটেড লোড অপারেশনের 150%চালাতে পারে।
3) কাস্ট কয়েলটির পুরো যান্ত্রিক শক্তি হঠাৎ শর্ট -সিরকুইট ক্ষমতা সহ্য করে।
4) নিরাপদ, আগুন প্রতিরোধ, কোনও দূষণ, সরাসরি লোড সেন্টারে ইনস্টল করা যেতে পারে।
5) সাধারণ রক্ষণাবেক্ষণ এবং ইনস্টলেশন, কম বিস্তৃত অপারেটিং ব্যয়।
স্পেসিফিকেশন
পণ্য স্পেসিফিকেশন | ||||||||
রেটযুক্ত ক্ষমতা (কেভিএ) |
উচ্চ ভোল্টেজ (কেভি) |
কম ভোল্টেজ (কেভি) |
সংযোগ প্রতীক | কোনও লোড লোকসান (ডাব্লু) |
অন-লোড লোকসান (ডাব্লু) |
কোন লোড বর্তমান (%) |
মাত্রা L*ডাব্লু*এইচ (মিমি) |
ওজন (কেজি) |
100 | 6 কেভি 6.3 কেভি 10 কেভি 10.5 কেভি 11 কেভি |
0.4 কেভি | DIN11 Yyn0 |
540 | 1990 | 2.4 | 1600*1300*2200 | 520 |
315 | 970 | 4080 | 1.8 | 1800*1350*2200 | 1085 | |||
500 | 1350 | 5790 | 1.8 | 2000*1400*2200 | 1520 | |||
630 | 1530 | 6840 | 1.6 | 2000*1400*2200 | 1820 | |||
1000 | 2070 | 9780 | 1.4 | 2450*1450*2200 | 2550 | |||
1250 | 2380 | 11500 | 1.4 | 2300*1500*2200 | 2900 | |||
1600 | 2790 | 13800 | 1.4 | 2400*1550*2200 | 3490 | |||
2000 | 3240 | 16300 | 1.2 | 2600*1600*2200 | 4220 | |||
2500 | 3870 | 19300 | 1.2 | 2600*1600*2200 | 4955 |
কেন আমাদের বেছে নিন
উত্পাদন প্রক্রিয়া
FAQ
1। প্রশ্ন: আমার কি নমুনা অর্ডার থাকতে পারে?
উত্তর: হ্যাঁ, আমরা মান পরীক্ষা এবং পরীক্ষা করার জন্য নমুনা অর্ডারকে স্বাগত জানাই।
2। প্রশ্ন: সীসা সময় কি?
উত্তর: ভর উত্পাদন সময় 15-25 দিন।
3। প্রশ্ন: ওয়্যারেন্টি কত দিন?
উত্তর: বি/এল থেকে 24 মাস। যদি কোনও আনুষাঙ্গিক সমস্যা থাকে তবে কেবল ক্ষতিগ্রস্থ আনুষাঙ্গিকগুলির ফটোগুলি সরবরাহ করুন, তবে আমরা নিখরচায় পরিষেবা সরবরাহ করব। পণ্যের সংখ্যা অনুসারে, আমরা নিখরচায় সহজেই ক্ষতিগ্রস্থ আনুষাঙ্গিক সরবরাহ করব। আপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও সরবরাহ করতে পারি।
4। প্রশ্ন: ওএম/ওডিএম কি পাওয়া যায়?
উত্তর: হ্যাঁ, এটা! আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন দল সহ প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্যগুলি কাস্টমাইজ করতে পারি।
কাস্টমাইজড পরিষেবাদি:
ক। কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।
খ। কাস্টমাইজড বক্স।
গ। গ্রাহকের লোগো মুদ্রণ করুন।
ডি। পণ্য সম্পর্কে আপনার অন্যান্য ধারণাগুলি, আমরা আপনাকে ডিজাইন করতে এবং এগুলিকে উত্পাদনে রাখতে সহায়তা করতে পারি। উপরোক্ত কাস্টমাইজড পরিষেবাগুলি উত্পাদনের আগে অবশ্যই নিশ্চিত হওয়া উচিত।
5। প্রশ্ন: পণ্যের গুণমান কীভাবে নিয়ন্ত্রণ করবেন?
উত্তর: আমাদের সংস্থা মূল প্রযুক্তির মালিক, সমস্ত ধরণের পণ্য সিই শংসাপত্র ধারণ করে। আমাদের পেশাদার প্রকৌশলী রয়েছে। অঙ্কন অনুযায়ী পণ্য তৈরি করার জন্য শ্রমিকদের কঠোরভাবে প্রয়োজন। প্রতিটি প্রক্রিয়াতে প্রযুক্তিগত প্রশিক্ষক রয়েছে Q কিউসি সুপারভাইজাররা নিয়মিত উত্পাদনটি পরিদর্শন করবেন। আমরা উত্পাদনের সময় পণ্যগুলির পারফরম্যান্স পরীক্ষা করব এবং পণ্যগুলি শেষ হয়ে গেলে বিস্তৃত মানের পরীক্ষা করব।
![]() |
