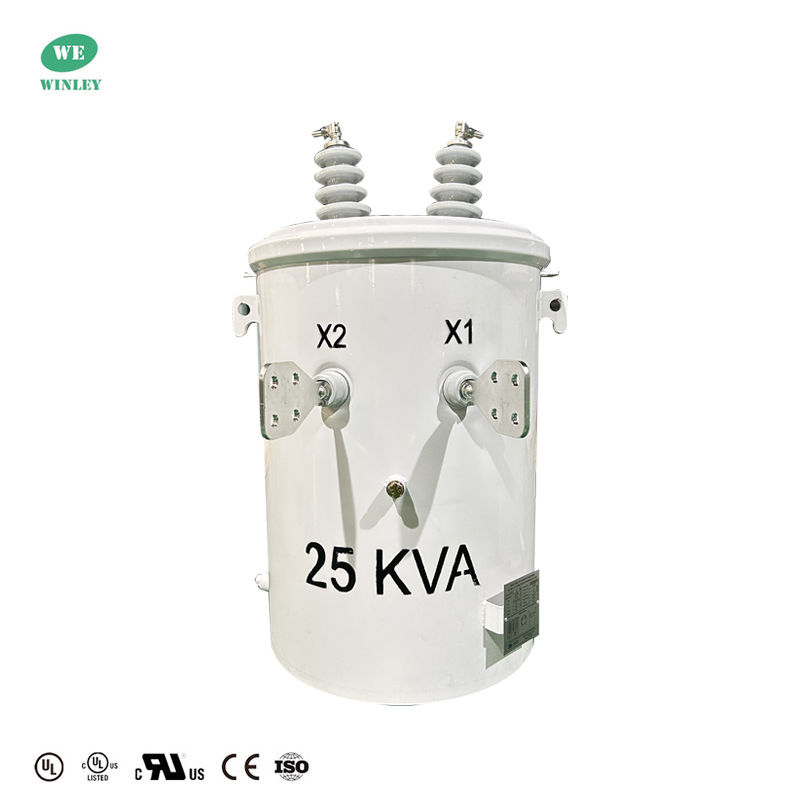

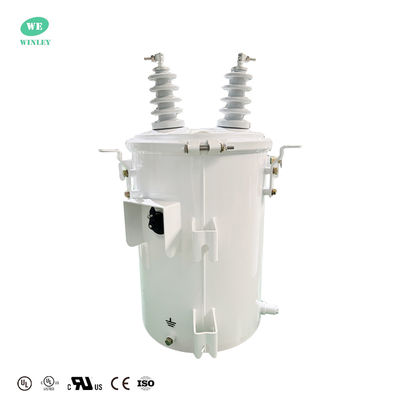

UL সার্টিফিকেশন ২৫ কেভিএ সিঙ্গেল ফেজ পোল মাউন্টেড ট্রান্সফরমার পাওয়ার ওভারহেড ডিস্ট্রিবিউশন তেল নিমজ্জিত ট্রান্সফরমার ১২৪৭০V থেকে ৪৮০V ANSI IEEE

এই ২৫ কেভিএ সিঙ্গেল-ফেজ ওভারহেড বিতরণ ট্রান্সফরমার তরল-পূর্ণ এবং নির্ভরযোগ্য বিদ্যুৎ সরবরাহের জন্য খুঁটিতে স্থাপন করা হয়। এটি ১২,৪৭০/৭,২০০ V প্রাথমিক ভোল্টেজে এবং ২৭৭/৪৮০ V গৌণ আউটপুটে কাজ করে। ট্রান্সফরমারটিতে একটি ৫-অবস্থানের বাহ্যিক ট্যাপ চেঞ্জার, ১২০°C পর্যন্ত শ্রেণী E ইনসুলেশন, এবং FR-3 নন-পিসিবি তেল সহ তামার তারের কয়েল রয়েছে। এটি স্ব-শীতল (KNAN), একটি টেকসই প্রলিপ্ত ইস্পাত ট্যাঙ্ক এবং আবহাওয়া প্রতিরোধী ইপোক্সি ফিনিশযুক্ত। DOE ২০১৬ এবং ANSI/IEEE দক্ষতা মান পূরণ করার জন্য ডিজাইন করা হয়েছে।

কেন আমাদের বেছে নেবেন

১. WINLEY দ্বারা উৎপাদিত পোল-মাউন্টেড ট্রান্সফরমারগুলি UL/cUL সার্টিফিকেশন পেয়েছে, যার রেট করা ক্ষমতা ১০ kVA থেকে ৩৩৩ kVA পর্যন্ত। পণ্যগুলি ANSI, IEEE, CSA, IEC60076 এবং অন্যান্য মান পূরণ করে বা এমনকি অতিক্রম করে।
২. অপ্টিমাইজড বৈদ্যুতিক নকশার মাধ্যমে, আমাদের পণ্যগুলি নিরাপদ, স্থিতিশীল এবং দক্ষ, যা আপনাকে অপারেটিং খরচ বাঁচাতে সাহায্য করে
৩. আমাদের পণ্যগুলি উত্তর আমেরিকা, মধ্য ও দক্ষিণ আমেরিকা, দক্ষিণ-পূর্ব এশিয়া এবং অন্যান্য বাজারে প্রচুর পরিমাণে রপ্তানি করা হয়েছে। আমাদের সমৃদ্ধ অভিজ্ঞতা রয়েছে এবং আমরা ব্যাপক প্রযুক্তিগত সহায়তা এবং পরিষেবা সরবরাহ করতে পারি।

প্রধান ডেটা

অঙ্কন

স্ট্যান্ডার্ড বৈশিষ্ট্য

• DOE শক্তি দক্ষতা স্ট্যান্ডার্ড পূরণ করে বা ANSI/IEEE এবং CSA স্ট্যান্ডার্ড অতিক্রম করে
• লিফটিং লগ
• অ্যারেস্টার মাউন্টিং প্যাড

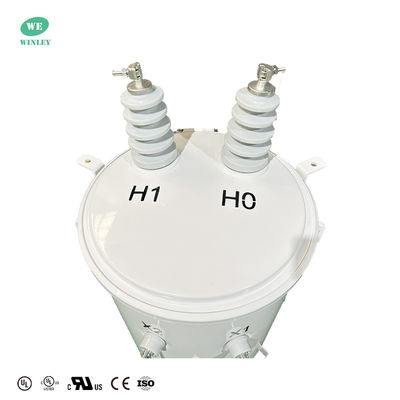

• কভার-মাউন্টেড উচ্চ ভোল্টেজ চীনামাটির বাসন
• আইবোল্ট টার্মিনাল সহ বুশিং(গুলি)
• আইবোল্ট টার্মিনাল সহ নিম্ন ভোল্টেজ বুশিং
• নিম্ন ভোল্টেজ নিরপেক্ষ গ্রাউন্ডিং স্ট্র্যাপ
• নিম্ন বন্ধনীতে লেজার খোদাই করা নেমপ্লেট সহ ANSI সমর্থন লগ(হ্যাঙ্গার বন্ধনী)
• পলিয়েস্টার ইনসুলেটেড কভার
• স্ব-ভেন্টিং এবং পুনরায় সিলিং কভার অ্যাসেম্বলি
• কোর
• কয়েল

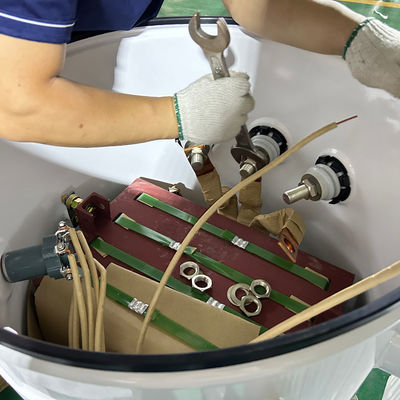

• সেন্টারলাইন কোর/কয়েল অ্যাসেম্বলি সাপোর্ট বন্ধনী
• নিম্ন ভোল্টেজ লিড
• কভার গ্রাউন্ড স্ট্র্যাপ সহ তেল ভর্তি প্লাগ
• ট্যাঙ্ক গ্রাউন্ড প্যাড

পোল মাউন্টেড ট্রান্সফরমার কী ক্রাফট

১. চৌম্বকীয় সার্কিট ডিজাইন
আয়রন কোরের আকার, আকৃতি, হিস্টেরেসিস এবং এডি কারেন্ট লস বিবেচনা করার জন্য গুরুত্বপূর্ণ বিষয়। সঠিকভাবে চৌম্বকীয় সার্কিট ডিজাইন করলে দক্ষ শক্তি সঞ্চালন এবং হ্রাস করা যেতে পারে।

২. ওয়াইন্ডিং ডিজাইন
ডিজাইন প্রক্রিয়া চলাকালীন টার্নের সংখ্যা, তারের উপাদান, ইন্টারলেয়ার ইনসুলেশন এবং তারের পদ্ধতির মতো বিষয়গুলি বিবেচনা করা উচিত। একটি সুপরিকল্পিত ওয়াইন্ডিং ডিজাইন বাস্তবায়নের মাধ্যমে, ট্রান্সফরমার বৃহত্তর লোড ক্ষমতা এবং নির্ভরযোগ্যতা অর্জন করতে পারে।

৩. ইনসুলেশন উপাদান নির্বাচন
নিরাপত্তা এবং দীর্ঘায়ু নিশ্চিত করার জন্য সঠিক ইনসুলেশন উপকরণ নির্বাচন করা অত্যন্ত গুরুত্বপূর্ণ। ইনসুলেটিং উপকরণগুলি বেছে নেওয়া অপরিহার্য যা চমৎকার ইনসুলেশন পারফরম্যান্স, উচ্চ-তাপমাত্রা প্রতিরোধ ক্ষমতা, আর্ক ব্রেকডাউন প্রতিরোধ ক্ষমতা এবং আর্দ্রতা প্রতিরোধ ক্ষমতা প্রদান করে।

৪. ভ্যাকুয়াম তেল ভর্তি
একক-ফেজ পোল-মাউন্টেড ট্রান্সফরমার সাধারণত একটি ভ্যাকুয়াম তেল ভর্তি পদ্ধতি ব্যবহার করে। এর মধ্যে ভ্যাকুয়াম দিয়ে ট্রান্সফরমার চিপগুলির চিকিৎসা করা, ইনসুলেটিং তেল ইনজেক্ট করা, বাতাসের বুদবুদ দূর করা এবং ট্রান্সফরমারগুলিকে সিল করা জড়িত। ভ্যাকুয়াম অয়েলিং প্রক্রিয়া উপকারী কারণ এটি ট্রান্সফরমারের ইনসুলেশন কর্মক্ষমতা এবং তাপীয় স্থিতিশীলতা বাড়ায়, যা দীর্ঘ পরিষেবা জীবনের দিকে পরিচালিত করে।

৫. তাপ চিকিত্সা
তাপ চিকিত্সার মাধ্যমে ট্রান্সফরমারের যান্ত্রিক বৈশিষ্ট্য এবং শক্তি বাড়ানো যেতে পারে। এই প্রক্রিয়াটি উপাদানের সাংগঠনিক কাঠামো পরিবর্তন করে, এর কঠোরতা এবং পরিধান প্রতিরোধের ক্ষমতা বাড়ায় এবং সেই সাথে চাপ এবং বিকৃতি হ্রাস করে।

স্পেসিফিকেশন

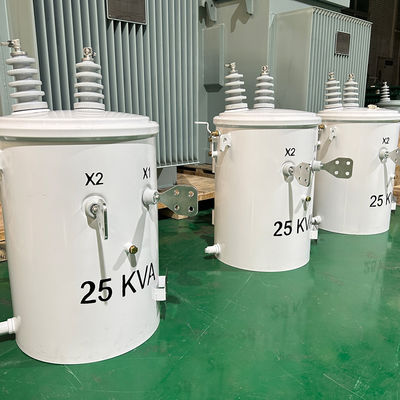

উৎপাদন প্রক্রিয়া

FAQ

১. প্রশ্ন: আমি কি একটি নমুনা অর্ডার পেতে পারি?

উত্তর: হ্যাঁ, আমরা পরীক্ষা এবং গুণমান পরীক্ষা করার জন্য নমুনা অর্ডারকে স্বাগত জানাই।

২. প্রশ্ন: লিড টাইম কত?

উত্তর: ভর উত্পাদন সময় ১৫-২৫ দিন।

৩. প্রশ্ন: ওয়ারেন্টি কত দিনের?

উত্তর: B/L থেকে ২৪ মাস। যদি কোনো আনুষঙ্গিক সমস্যা থাকে, তাহলে ক্ষতিগ্রস্ত আনুষঙ্গিক জিনিসের ছবি দিন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুযায়ী, আমরা সহজে ক্ষতিগ্রস্ত আনুষঙ্গিক জিনিস বিনামূল্যে সরবরাহ করব। আপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।

৪. প্রশ্ন: OEM/ODM উপলব্ধ?

উত্তর: হ্যাঁ, এটা! আমরা আমাদের নিজস্ব R&D টিম সহ প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।

কাস্টমাইজড পরিষেবা:

ক. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।

খ. কাস্টমাইজড বক্স।

গ. গ্রাহকের লোগো প্রিন্ট করুন।

ঘ. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন করতে এবং সেগুলিকে উৎপাদনে রাখতে সাহায্য করতে পারি। উপরের কাস্টমাইজড পরিষেবাগুলি অবশ্যই উৎপাদনের আগে নিশ্চিত করতে হবে।

৫. প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করবেন?

উত্তর: আমাদের কোম্পানির মূল প্রযুক্তি রয়েছে, সব ধরনের পণ্যের CE সার্টিফিকেট আছে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের অঙ্কন অনুযায়ী পণ্য তৈরি করার জন্য কঠোরভাবে প্রয়োজন। প্রতিটি প্রক্রিয়ার প্রযুক্তিগত প্রশিক্ষক রয়েছে। QC সুপারভাইজার নিয়মিতভাবে উৎপাদন পরিদর্শন করবেন। আমরা উৎপাদনের সময় পণ্যের কর্মক্ষমতা পরীক্ষা করব এবং পণ্যগুলি সম্পন্ন হওয়ার পরে ব্যাপক গুণমান পরীক্ষা করব।
