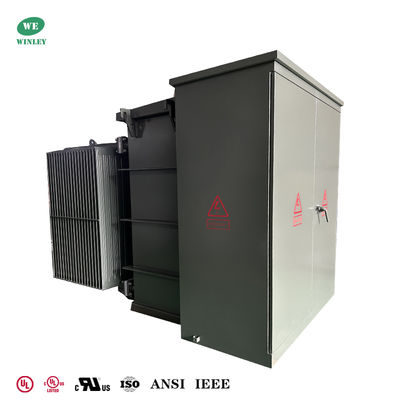

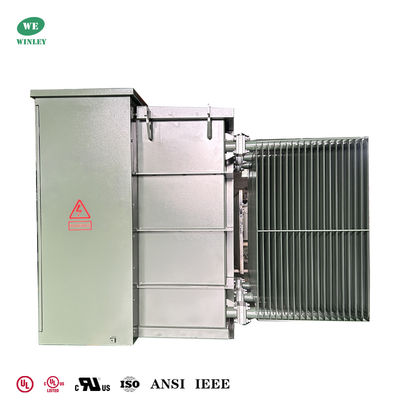

1500Kva থ্রি ফেজ প্যাড মাউন্টেড ট্রান্সফরমার তেল-নিমজ্জিত 480V আইসোলেশন ট্রান্সফরমার

এই 1500 kVA থ্রি-ফেজ তেল-নিমজ্জিত প্যাড-মাউন্টেড ট্রান্সফরমার, যা বাইরের ব্যবহারের জন্য, এটির 480V প্রাইমারি এবং 480Y/277V সেকেন্ডারি রয়েছে। ONAN কুলিং, 60Hz অপারেশন, Dyn1 ভেক্টর গ্রুপ, ক্লাস A ইনসুলেশন, এবং 65K তাপমাত্রা বৃদ্ধি। অ্যালুমিনিয়াম ওয়াইন্ডিং, সিলিকন স্টিল কোর, এবং মিনারেল অয়েল ইনসুলেশন সহ এটি IEEE ANSI C57.12.00 পূরণ করে।

প্রধান ডেটা

টেকনিক্যাল অঙ্কন

কেন উইনলি বেছে নেবেন?

আমরা 45kVA থেকে 5500kVA পর্যন্ত ক্ষমতা এবং 34.5kV পর্যন্ত ভোল্টেজ সহ থ্রি-ফেজ প্যাড-মাউন্টেড ট্রান্সফরমারের একটি বিস্তৃত পরিসর অফার করি, যা DOE 2016, IEEE/ANSI, CSA, IEC, এবং NEMA-এর মতো মান পূরণ করে বা অতিক্রম করে। আমাদের ট্রান্সফরমারগুলিতে UL/cUL সার্টিফিকেশন (UL-US-2431836-0, UL-CA-2423202-0) রয়েছে এবং গ্রাহকের প্রয়োজন অনুযায়ী UL পার্টনার অনুমোদন সুরক্ষিত করতে পারে। মার্কিন যুক্তরাষ্ট্র এবং কানাডা জুড়ে পাবলিক ইউটিলিটিগুলিতে আমাদের পণ্যগুলি ব্যাপকভাবে ব্যবহৃত হয়, আমরা সমৃদ্ধ ডিজাইন এবং উত্পাদন অভিজ্ঞতা, পেশাদার এবং নির্ভরযোগ্য বিক্রয়োত্তর পরিষেবা এবং 7–35 দিনের মধ্যে দ্রুত ডেলিভারি নিয়ে আসি।

স্ট্যান্ডার্ড বৈশিষ্ট্য

• 60 Hz অপারেশন।
• 65°C গড় ওয়াইন্ডিং বৃদ্ধি।
• রেডিয়াল ও লুপ ফিড ব্যবস্থা।

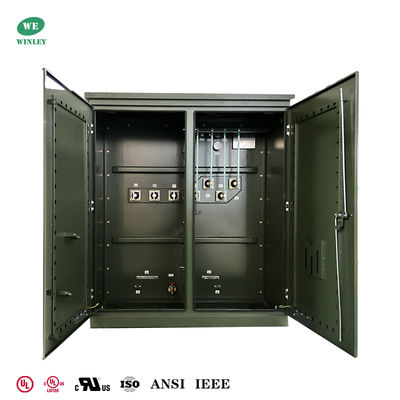

• HV টার্মিনালের ডেড এবং লাইভ ফ্রন্ট প্রকার।
• HV BIL 45 – 150 kV (ডেড ফ্রন্ট) 200 kV (লাইভ ফ্রন্ট)।
• LV BIL 30 – 60 kV।
• লো-ভোল্টেজ দরজার থ্রি-পয়েন্ট ল্যাচিং।
• উচ্চ-ভোল্টেজ দরজা, যা শুধুমাত্র লো-ভোল্টেজ দরজা খোলার পরেই খোলা যেতে পারে।
• শক্ত ইস্পাত পার্টিশন।
• ট্রান্সফরমার ট্যাঙ্ক কভার থেকে বেস পর্যন্ত ঝালাই করা হয়েছে।
• স্থায়ী নেমপ্লেট।
• এক ইঞ্চি NPT পাইপ ক্যাপ ফিলিং বিধান।
• ANSI ট্যাঙ্ক গ্রাউন্ড প্যাড।

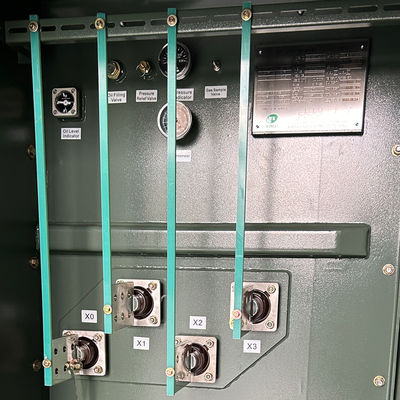

• এক ইঞ্চি ড্রেন ভালভ এবং স্যাম্পলার।
• স্বয়ংক্রিয় চাপ-রিলিফ ভালভ (35 SCFM)।
• (2) 2.5% ফুল ক্যাপাসিটি ট্যাপ সহ ট্যাপ চেঞ্জার যা নামমাত্রের উপরে এবং নীচে।
• ট্রান্সফরমার ট্যাঙ্কের কভারে একটি 10”x18” (বা 14”x25”) হ্যান্ড হোল।
• জলপাই-সবুজ রঙে আঁকা (মানসেল 7GY 3.29/1.5)।
• সর্বশেষ ANSI মান অনুযায়ী ডিজাইন, তৈরি এবং পরীক্ষিত
সঙ্গে

স্পেসিফিকেশনরেটেড পাওয়ার

FAQ

1. প্রশ্ন: আমি কি একটি নমুনা অর্ডার পেতে পারি?

উত্তর: হ্যাঁ, আমরা পরীক্ষা এবং গুণমান পরীক্ষা করার জন্য নমুনা অর্ডারকে স্বাগত জানাই।

2. প্রশ্ন: লিড টাইম কি?

উত্তর: ভর উত্পাদন সময় 15-25 দিন।

3. প্রশ্ন: ওয়ারেন্টি কত দিনের?

উত্তর: B/L থেকে 24 মাস। যদি কোনো আনুষঙ্গিক সমস্যা থাকে, তাহলে ক্ষতিগ্রস্ত আনুষঙ্গিক জিনিসের ছবি দিন, তাহলে আমরা বিনামূল্যে পরিষেবা প্রদান করব। পণ্যের সংখ্যা অনুসারে, আমরা বিনামূল্যে সহজে ক্ষতিগ্রস্ত জিনিসপত্র সরবরাহ করব। আপনার প্রয়োজন হলে আমরা প্রযুক্তিগত সহায়তাও দিতে পারি।

4. প্রশ্ন: OEM/ODM উপলব্ধ?

উত্তর: হ্যাঁ, এটা! আমরা আমাদের নিজস্ব R&D টিম সহ প্রস্তুতকারক, আমরা গ্রাহকের অঙ্কন বা প্রয়োজনীয়তা অনুযায়ী পণ্য কাস্টমাইজ করতে পারি।

কাস্টমাইজড পরিষেবা:

ক. কাস্টমাইজড রঙ এবং বিশেষ ফাংশন।

খ. কাস্টমাইজড বক্স।

গ. গ্রাহকের লোগো প্রিন্ট করুন।

ঘ. পণ্য সম্পর্কে আপনার অন্যান্য ধারণা, আমরা আপনাকে ডিজাইন করতে এবং সেগুলিকে উৎপাদনে সাহায্য করতে পারি। উপরের কাস্টমাইজড পরিষেবাগুলি অবশ্যই উৎপাদনের আগে নিশ্চিত করতে হবে।

5. প্রশ্ন: কিভাবে পণ্যের গুণমান নিয়ন্ত্রণ করবেন?

উত্তর: আমাদের কোম্পানির মূল প্রযুক্তি রয়েছে, সব ধরনের পণ্যের CE সার্টিফিকেট আছে। আমাদের পেশাদার প্রকৌশলী আছে। শ্রমিকদের অঙ্কন অনুযায়ী পণ্য তৈরি করার জন্য কঠোরভাবে প্রয়োজন। প্রতিটি প্রক্রিয়ার প্রযুক্তিগত প্রশিক্ষক রয়েছে। QC সুপারভাইজার নিয়মিতভাবে উত্পাদন পরিদর্শন করবেন। আমরা উত্পাদন সময় পণ্যের কর্মক্ষমতা পরীক্ষা করব এবং পণ্য সম্পন্ন হলে ব্যাপক মানের পরীক্ষা করব।
